[分享]一线房地产住宅标准户型库附模型_保利100套

和记报导:
标签:
联排别墅户型
住宅方案文本
现代中式风格
新中式风格建筑
一线房地产住宅标准户型库

一线房地产住宅标准户型库&模型_保利、宝龙(资料在文末)



随着产品思潮的回归,开发商将关注点越来越多投放到产品本身, 尤其是户型,成为各家房企精研的重中之重,那些规模领先的标杆房企们也一直在致力于对优质户型的打造。


自2017年以来,保利便开始了在产品层面的探索,户型越加优质,打造真正
可变、舒居、创新
的户型。

本期就为大家梳理保利各大项目的部分热销户型,如果你是户型控,快快看过来!

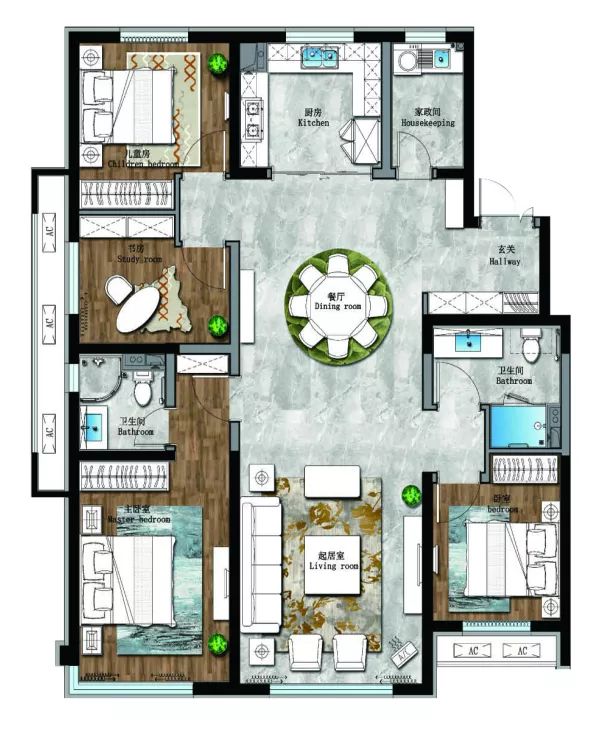

保利·海德公园
洋房建筑面积约135平  四室二厅二卫

  • 四个卧室分布在户内的四个金角,充分保证 私密性,互不干扰。
  • 玄关这一空间看似不大,但尤为必要,它就是一个大家庭的收纳系统,实现 入户第一重收纳、储物需求。
  • 充分考虑到住房的 实用性,打造 独立家政间,可用于洗衣、晾衣、熨衣、涮墩布、洗抹布、储存各类家务工具,解决日常生活中常见需求。
  • 4.4米轩敞横厅,连接不封闭阳台,最大限度 实现采光、观景。对于北方家庭来说,冬季漫长,所以采光条件尤为重要。
  • 双卧室套房,尤其是东侧主卧,包括双衣帽间、独立卫生间,集合了 实用性、私密性和尊属感;卫生间四件套,包括盥洗区、淋浴区、浴缸区、如厕区,满足家人同时使用的需求, 设计更为人性化;而且卫生间设计无级差门槛,避免磕绊;卫生间内还 设置了助力扶手、紧急按钮等充分考虑到老人的需求,同时预留婴儿盆空间,将 适老化、适幼化的标准融入到设计细节
项目地址:沈辽路与大明湖街交汇处

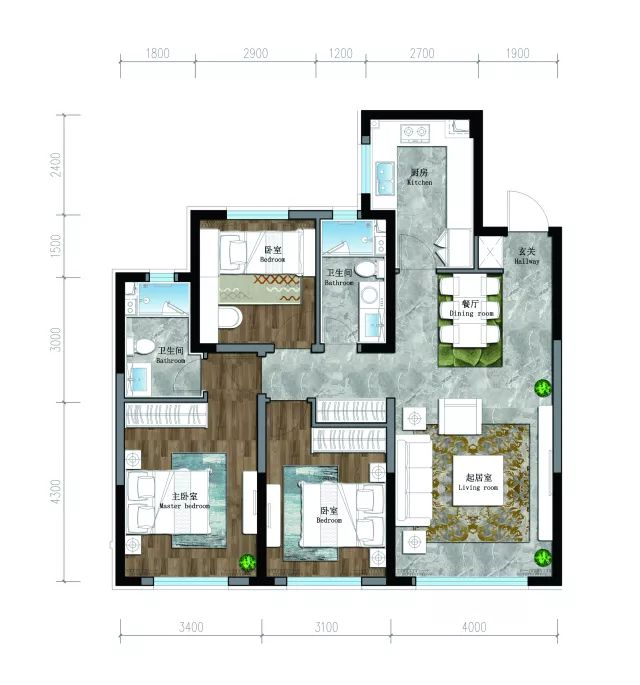

保利·茉莉公馆


高层建筑面积约130平  三室二厅二卫

  • U型厨房,操作更便利,预留冰箱位置,更为 科学实用
  • 作为家的入口,独立玄关不仅是换鞋的过渡空间,更起到 视觉、温度等缓冲作用,而且可用于收纳随身衣物,或随手物品, 从细微处,满足业主使用需求
  • 规划出 独立家政间区位,可放置洗衣机或储藏各类家务工具,保证室内的整洁,提高住宅的使用功能。
  • 主卧套房,配备敞阔独立卫生间,且卫生间带窗,保证主卧内空气清新,开间3.4米,轻松配备2米大床。
  • 客厅开间4米,保证 室内充足的采光,而且客厅连接餐厅、厨房,实现活动动线的合理化,动静分区,即便是家庭人口众多,亦能做到互不干扰。
项目地址:和平区南京南街与红椿路交汇处西行100米

保利大都会
高层建筑面积约165平  四室二厅二卫

  • 家庭人口多,日常使用物品也就多,另外用于室内清洁工作的精力占比也大,该户型设计 独立大面积家政间,既补充了玄关的收纳功能,又提升了户型的利用率,解决日常使用需求, 内设洗衣机位、储物柜、洗手台等,便于收纳清洁
  • U型厨房,可多人同时备餐烹饪, 预留独立冰箱位,取材、烹饪,一线解决。
  • 一般来说,大户型意味着生活人口多,这就对玄关提出更高的要求。该户型设置大面积玄关,几乎是普通玄关2倍的面积, 可更好的满足收纳功能,不仅仅可收纳鞋,还包括出入时常用到的各类杂物,以及其他地方不方便收纳的或是较脏的一些物品,满足全家人的储物需求。
  • 超大餐厅位,可多人同时用餐,招待亲朋或工作伙伴,皆可满足。
  • 书房在现代家居生活中担任着越来越重要的角色。它不但是休闲、读书的场所,也是工作的空间,也许还会充当客房的角色,所以对于成功人士来说,一间独立的书房是生活的标配。大都会这一户型充分考虑到这种需求,打造出 轩敞的独立书房,除了设置办公、学习区域外,亦可放置书架。
  • 主卧套房设计,配备独立卫生间,同时预留衣柜位置,充分满足主人的生活需求。其他两个卧室也均预留了衣柜位置,解决了人口多、衣物多的收纳问题。
项目地址:皇姑区北陵大街与宁山路交叉口

其他项目热销户型鉴赏
01
保利·观唐
洋房建筑面积约135平  四室二厅二卫

项目地址:青城山路与甘河街交汇处
02
保利·白沙林语
洋房建筑面积约135平  四室二厅二卫

项目地址:浑南区玄菟路580号
综合点评
从以上热销户型来看,保利在户型设计上大致遵循以下几点:

首先是
创新,在有限的空间内打造适用于全客户群产品,
适合全家人居住的百变户型,比如:主卧套间,满足主人休息的私密性,同时主卧预留婴儿床位置,方便大人对婴幼儿的随时照料;设计独立书房,或大面积儿童房,满足孩子成长期玩耍或学习需求;同时规划独立家政间及实用玄关,增强实用性;在面宽上也进行了延展,南向超大面宽,让阳光洒满室内每个角落,给居者带去更美好的居住体验。

其次是
细节人性化,更加考究。卫生间设计无级差门槛,同时门宽大于850mm,方便老人的出入使用;卫生间设置助力扶手,解决老人、病人的如厕需求;老人房在床边设置紧急按钮,老人遇到身体不适,可随时呼叫;走廊设置感应小夜灯,方便家人夜间行动……种种细节,充分践行保利对“
适老化、适幼化”的追求。

另外,在户型创新的同时,保利也融入了
精装体系,为工作繁忙、日常闲暇时间较少的成功人士,提供一步到位的理想居所。



更多精彩户型资料推荐:

保利华南高层住宅三阶标准化产品-建筑篇

保利华南高层住宅三阶标准化产品–结构机电

保利华南高层住宅三阶标准化产品-室内篇

保利华南高层住宅三阶标准化产品-细部设计

2018年三阶住宅标准化5.0材料样板资料

2018年三阶住宅标准化(5.0)成果宣贯资料

新亚洲风格保利户型产品标准化140㎡户型图

新亚洲风格保利户型产品标准化160㎡户型图

新亚洲风保利户型165-115-140㎡户型图设计

新亚洲风保利户型140-140-115㎡户型图设计

新亚洲风保利户型165-115-140㎡户型图设计

新亚洲风格保利户型1梯3户型图设计

新亚洲风保利户型120-110-90㎡户型图设计

新亚洲风保利户型140-125-90㎡户型图设计

新亚洲风保利户型120-120-90㎡户型图设计

新亚洲风格保利户型1梯3户型图设计

新亚洲风格保利户型1梯2户型图设计 -2018年

亚洲风格保利户型1梯5户户型图设计

新亚洲风保利户型210㎡户型图设计 -2018年

新亚洲风格保利户型1梯2户户型图设计 -2018

新亚洲风格保利户型1梯5户型图设计 -2018年

2018年2月 广深区域住宅户型标准化PDF+51页

融创华北区域标准化(PDF+142页)

华中区域户型标准化(PDF+80页)

华中区域户型标准化(PDF+80页)

华中区域住宅建筑标准化(pdf+51页)

现代风格保利户型产品标准化140㎡户型图

现代风格保利140㎡户型住宅建筑模型设计

新古典风格保利户型产品标准化140㎡户型图

新古典风格保利140㎡户型住宅建筑模型设计

现代风格保利户型产品标准化160㎡户型图

现代风格保利160㎡户型住宅建筑模型设计

新古典风格保利户型产品标准化160㎡户型图

新古典风格保利160㎡户型住宅建筑模型设计

现代风保利户型165-115-140㎡户型图设计

现代风保利户型165-115-140㎡户型建筑模型

新古典风保利户型165-115-140㎡户型图设计

新古典保利户型165-115-140㎡户型建筑模型

现代风格保利户型140-140-115㎡户型图设计

现代风保利户型140-140-115㎡户型建筑模型

新古典风保利户型140-140-115㎡户型图设计

新古典保利户型140-140-115㎡户型建筑模型

现代风格保利户型165-115-140㎡户型图设计

现代风保利165-115-140㎡户型住宅建筑模型

新古典风格保利165-115-140㎡户型图设计

新古典保利165-115-140㎡户型住宅建筑模型

现代风格保利户型1梯3户型图设计-2018年

现代风格保利户型1梯3户建筑模型设计

新古典风格保利户型1梯3户型图设计-2018年

新古典风格保利户型1梯3户建筑模型设计

香港高端住宅设计趋向及风格(PDF+67页)

重庆市场2018年大平层户型研发资料

现代风格保利120-110-90㎡户型图设计

现代风格保利户型120-110-90㎡住宅建筑模型

新古典风格保利120-110-90㎡户型图设计

新古典风保利户型120-110-90㎡住宅建筑模型

现代风保利户型140-125-90㎡户型图设计

现代风格保利户型140-125-90㎡住宅建筑模型

新古典风保利户型140-125-90㎡户型图设计

新古典风保利户型140-125-90㎡住宅建筑模型

现代风格保利户型120-120-90㎡户型图设计

现代风格保利户型120-120-90㎡住宅建筑模型

新古典风保利户型120-120-90㎡户型图设计

新古典风保利户型120-120-90㎡住宅建筑模型

现代风格保利户型1梯3户型图设计

现代风格保利户型1梯3住宅建筑模型设计

新古典风格保利户型1梯3户型图设计

新古典风格保利户型1梯3住宅建筑模型设计

现代风格保利户型1梯2户型图设计-2018年

现代风格保利户型1梯2户建筑模型设计

新古典风格保利户型1梯2户型图设计

新古典风格保利户型1梯2户建筑模型设计

现代风格保利户型1梯5户户型图设计

现代风格保利户型1梯5户住宅建筑模型设计

新古典风格保利户型1梯5户户型图设计

新古典风格保利户型1梯5户住宅建筑模型设计

2019年宝龙户型库(一)宝龙标准户型设计

2019年宝龙户型库(二)参考户型设计-107p

提升住宅附加值设计指引(PDF+17页)

宝龙别墅户型标准设计(PDF+11页)

宝龙户型库设计(PDF+54页)

宝龙建筑户型整理(PDF+28页)

宝龙住宅标准户型设计(PDF+22页)

现代风格保利户型90-95-70㎡户型图设计

现代风格保利户型90-95-70㎡住宅建筑模型

新古典风格保利户型90-95-70㎡户型图设计

新古典风格保利户型90-95-70㎡住宅建筑模型

现代风格保利户型210㎡户型图设计

现代风格保利户型210㎡住宅建筑模型

新古典风格保利户型210㎡户型图设计

现代风格保利户型210㎡住宅建筑模型

现代风格保利户型1梯2户210㎡户型图设计

现代风格保利户型1梯2户210㎡住宅建筑模型

新古典风格保利户型1梯2户210㎡户型图设计

新古典风保利户型1梯2户210㎡住宅建筑模型

现代风格保利户型1梯4建筑户型图设计

现代风格保利户型1梯4户住宅建筑模型

新古典风格保利户型1梯4户住宅户型图设计

新古典风格保利户型1梯4户住宅建筑模型

华南保利标准化户型北入户大堂与地下室大堂

标准化通用墙身大样详图设计

现代风格大堂放大详图设计

新古典风格大堂放大详图设计

新亚洲风格大堂放大详图设计

联排别墅户型设计(PDF+38页)

住宅豪宅户型大集合设计

住宅方案设计文本

[江苏]中粮天悦现代风示范区住宅研发方案

[江苏]旭辉雁归来院住宅建筑研发方案设计

[江苏]旭辉铂悦·犀湖住宅建筑研发方案

[江苏]新亚洲风格住宅建筑方案设计

苏州金辉弘阳·姑苏铭著研发规划方案设计

[江苏]建发·独墅湾新中式风格建筑方案

苏州花样年碧螺湾住宅方案文本

沈阳现代风旭辉和樾住宅方案设计

沈阳华润八号院住宅研发方案文本设计

绍兴新城·棠樾新中式风住宅方案文本

[重庆]新古典风格高层叠拼住宅建筑方案

[山东]旭辉现代风格住宅示范区建筑方案设

[安徽]现代风格商业综合住宅建筑方案设计

[广东]现代风格中学工程设计投标方案设计

[山东]现代风格国际高层豪宅建筑方案设计

[广东]滨海江景现代住宅高层建筑方案设计

[广东] 现代风格高层住宅中标方案设计

[吉林] 现代中式风格小高层住宅建筑方案

下一代住宅示范区研发建筑资料

[安徽] 滨江高端轻奢综合住宅建筑方案

[湖北]现代风格高层豪宅、超高层住宅方案

[广东]现代风格商业+公寓建筑方案设计


推荐阅读:
住宅产品趋势,小房型大布局!

[分享]雕刻属于自己的“漫生活”

和记报导:
标签:
生活创意街区


有时候会想 有没有这样一个地方… 既可以过着面朝大海、春暖花开的生活 又可以进行喜爱的文艺创作 开个自己的店,养条自己的狗子 听起来就很美好…




真的有这样的地方吗? 真的有! 就在苍山脚下,茶马古道上,希尔顿酒店旁 有一条大理唯一特色主题文化创意商业街区 集合大理最具文艺气息的特色商户 完美实现生活与艺术的交织融合

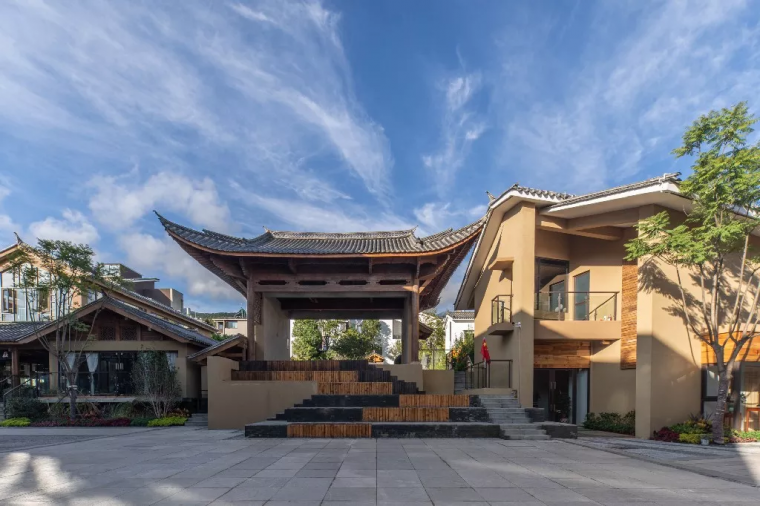

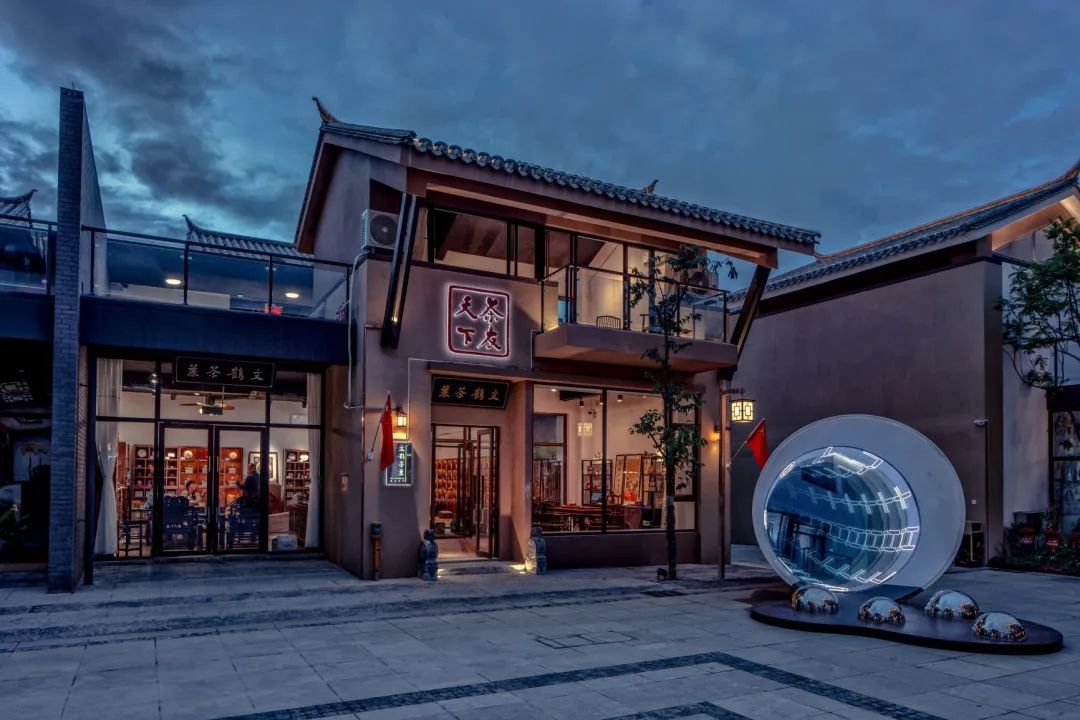

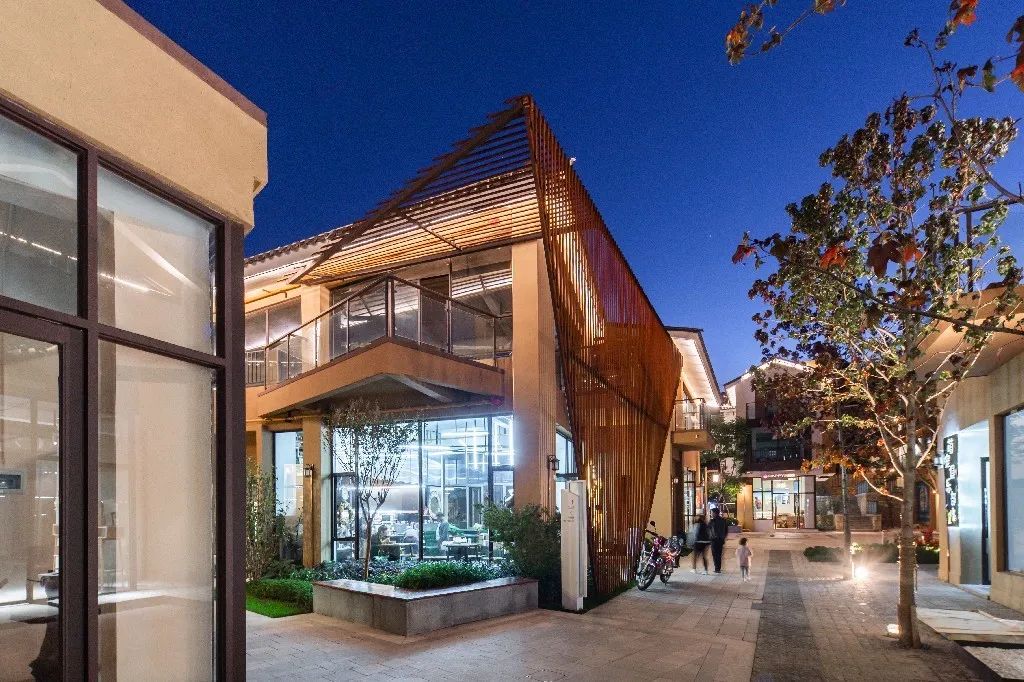

大理的小巷子

由实力集团开发、HMD设计 致力于打造成中国最文艺的生活创意街区





背靠苍山、面朝洱海

承载着“有情怀的主题体验区”理念的小巷子 将用“文艺+生活+美学”的全新商业模式 交织出一个巷子深处的诗酒歌茶




 HMD通过77份商户访谈 进行了广泛而深入地研究 通过对大理生活的理解 对大理聚落的理解 搭建一个生活与艺术相融合的场景 打造“生活的艺术,艺术的生活”




从建筑特色来说 传统民居经千锤百炼之后

留下了最适合大理生活的建筑形式 HMD传承民居的建筑语言 规划肌理延续传统大理 街-巷-坊-院-场的统一构成元素 并加以适当扬弃以适应现代功能




院子是大理民居的灵魂所在

“苍海一墅项目”的成功得益于 我们借用了“大理的小院”这个概念 而院子适用于居住建筑 对于商业建筑也同样适用 还可以探索未来更多的可能




大理的小巷子

将延续大理的小院精神 承载大理的生活方式 大理轻松、自由而且很文化的生活方式 让无数人心生向往 我们正是要创造承载这种生活文化的空间




让街区具有生命力

让空间找到灵魂,让文化得以延续 复原茶马古道 连接场地与周边相邻聚落 串联公园、酒店、田园与诗海




设计重点控制“生活”的街道及广场

形成的有趣公共空间 打造音乐厅及架空剧场、戏台、餐饮长廊 艺术阁楼、工坊聚落等 公共开放的创意空间



_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_

_

_

_

_

_

<向右滑动查看更多>


从产品来说

HMD用通用产品来满足大多数客户的需求 通过扩展产品来满足个性定制的需求 且扩展产品均由通用产品改造演变而来 通过这种1+X的模式 既可以解决产品的不确定性 又可保证其多元适用性




通用产品:

HMD融合传统民居三坊一照壁 与四合五天井中的院落 演绎出四种不同体验的院落 即前院、中院、后院、边院





前院往往能代表商铺的风格个性

中院为多数人所需的“大理院子” 后院为主人的私密院落空间 边院主要是辅助功能





大理太阳紫外线较强

廊厦灰空间较为舒适,倍受欢迎 大理廊厦空间一般与院落配合 作为室内空间与庭院空间的过渡




 在通用院落产品的基础上 通过院子、露台、屋顶、廊厦空间的改造 能够衍生出多种扩展产品 理论上来说 可以改造成一万多种扩展产品 听起来是不是很厉害的样子



_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_

_

_

_

_

_

<向右滑动查看更多>

这些扩展产品能够适应

多种业态功能对空间的需求 代表经营者对生活与艺术的理解 同时带来街区的多元化



_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_

_

_

_

_

_

<向右滑动查看更多>


这里有

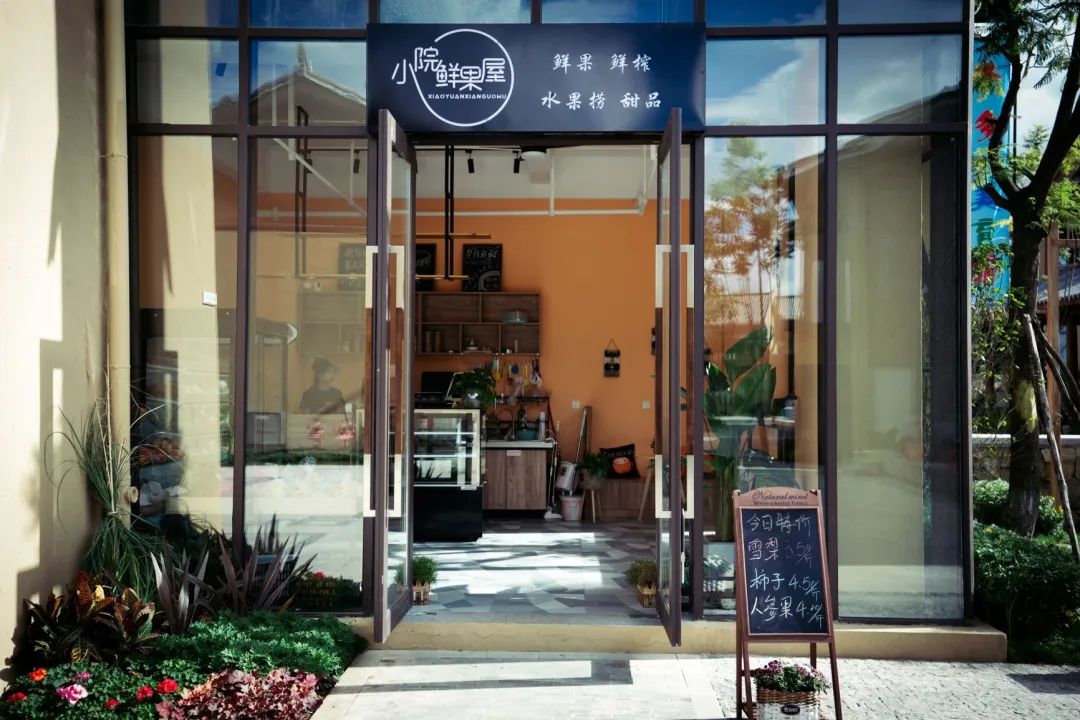

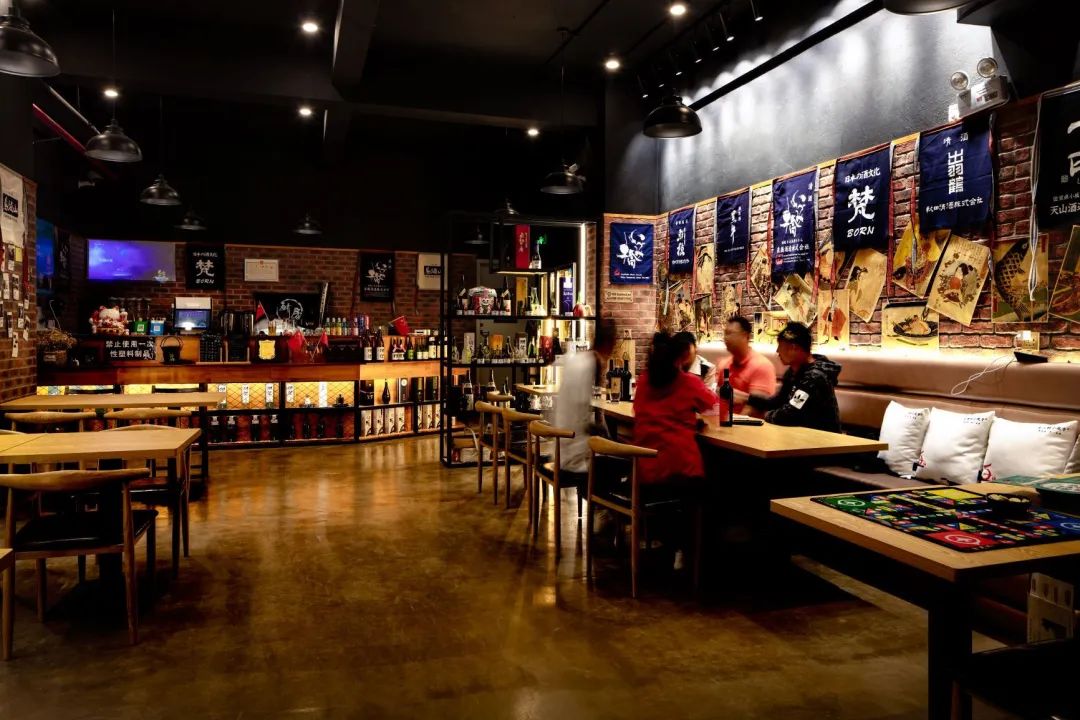

大理乃至云南第一家精酿工坊 大理服务功能最全的宠物店 大理第一家日式植物店 大理最大的儿童美育社区 大理第一家复古照相馆 大理第一家深夜食堂…



_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_

_

_

_

_

_

<向右滑动查看更多>


实力集团表示

将通过多年的产业实践经验 以产品填补大理长久以来的商业空白
相信大理的小巷子

带来的全新商业模式与理念 将为大理的繁华未来添上浓墨重彩的一笔




希望每一个来到小巷子的人

都能在这里 享受院落里的阳光和微风 雕刻属于自己“漫生活”的大理时光



_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_


_

_

_

_

_

_

_

_

_

_

<向右滑动查看更多>





工程档案
项目名称:大理的小巷子
业主单位:实力文旅投资发展有限公司
设计单位:汉米敦(上海)工程咨询股份有限公司
项目规模:8194 平方米
建成时间:2019年
设计范围:规划及建筑设计
设计团队:钟伟豪、秦倩、陆良洁、曾源、李柳
照片:刘啸、业主提供

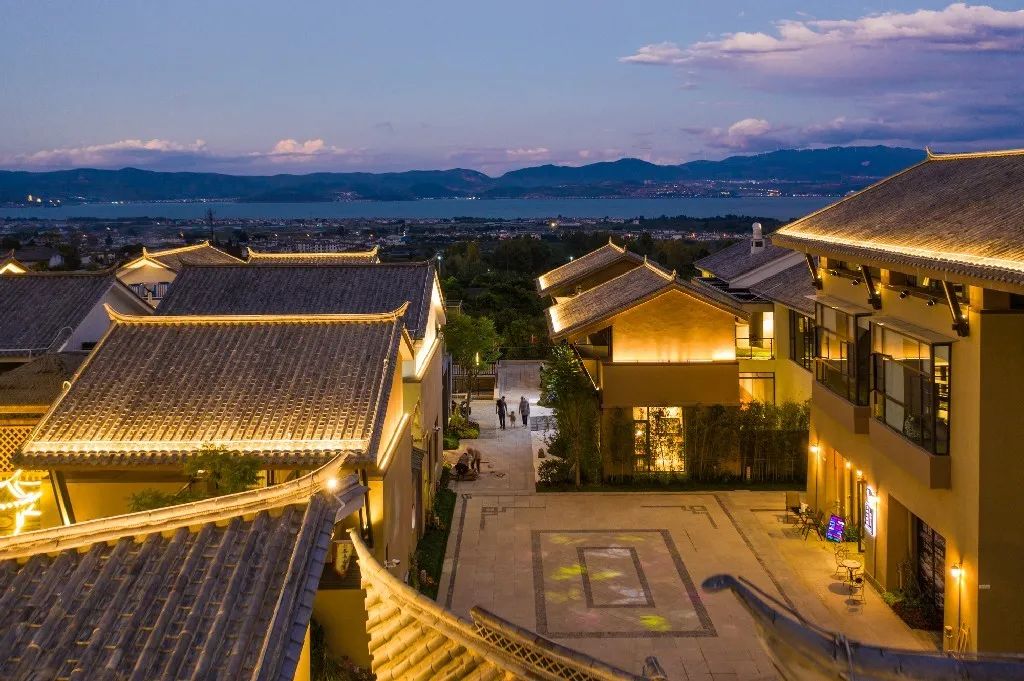

【大理的小巷子实景鸟瞰】

– END –

来源网络,内容仅做学习分享,如有侵权请联系删除。

[分享]建筑数字化的过去,现在和未来

和记报导:
标签:
理查德罗杰斯
蓬皮杜艺术中心
建筑数字化


3D扫描-巴特莱特建筑学院

如今,机器人建造,人工智能等数字化工具在建筑领域的运用越来越普遍。无论是大型公建,还是小型住宅,一个建筑项目不使用某种数字工具进行设计或建造的情况越来越少。数字化的技术给予了我们建筑空间新的体验,同时也帮助建筑师们开拓各种新的可能性。


未来,数字化的应用也将会越来越贴近我们的日常生活,使我们更方便的获取和利用信息。虚拟数据和数字信息的互动性和连通性将会比以往任何时候都更强。在这种时代背景之下,数字技术的利用对于建筑领域也是一个巨大的机遇,通过这篇文章,小编想和大家一起分享一下关于建筑中数字化发展的过去,现在和未来方面的知识。




2018年火人节寺庙—用Grasshopper所设计的项目

01
起源:形态思维





我们对数字化时代建筑未来的关心与如何理解人类与自然的关系有着直接的联系。19世纪生机论(Vitalism)到经验主义的转变,标志着科学技术的进步。人们对于大自然中的生命有了更深入的了解,汤普森的《生长和形态》和达尔文的《物种起源》所表达的结构主义思想激发了建筑师在设计中利用自然的行为。


1896年,芝加哥学派建筑师
路易斯·沙利文
将其思想概述为
形式总是追随功能
,而他的门
弗兰克·劳埃德·赖特也提出了
有机建筑
的思想,在他所开创的草原学派的建筑运动中,这种思想在设计中体现的最为明显——从它的形态到它的功能,建筑可以被理解为一个与环境相协调的有机体。



路易斯·沙利文




弗兰克·劳埃德·赖特


这种思维可以概括为”形态思维“,它让建筑师思考自然规则如何能够超越所有建筑设计
的形式。德国
斯图加特大学的建筑教授阿希姆•蒙格斯(Achim Menges)表示,形态思维在今天仍然适用。
他说:“在大自然中,形式的产生和它的物质化具有内在、不可分割的联系。
”因此,形态学的设计使设计和制造更加紧密地联系在一起。
”这是充分挖掘数字技术在建筑设计和施工中潜力的先决条件。




02
最初的参数论者


对自然法则的深刻理解,以及这些法则背后的数学原理,极大地影响了20世纪早期到中期的建筑师。虽然他们当时没有今天的技术条件,但他们能够以一种类似的方式利用形态发散思维。具体来说,这导致了一系列被称为“原始参数”设计方法的产生 ,或使用模拟计算形式的手段使用参数。在这一时期,沙利文的“形式总是追随功能”开始有了新的含义。


意大利建筑师Luigi Moretti认为,假如建筑的功能可以通过一组参数来描述,那么建筑师就可以使用与性能标准相关的数学方程来设计形式。西班牙建筑大师安东尼·高迪在设计圣家堂的过程中便采用了模拟计算的方法。他开发了圣家堂的悬链拱顶结构
把基层设计的模型倒置,每个相应的点上吊着悬链,每条链上挂着重量与实际成比例的沙袋,这样稳定后的绳子自然产生的曲线就是拱顶和拱门应该用的角度,也叫抛物拱。悬链结构的优点在于,它只受自相抵消的切力作用,能够平均分配支撑重量。



倒挂悬链的设置




倒挂装置底下的镜子倒映出了稳定的结构



圣家堂


遗憾的是,高迪的图纸和大教堂的模型,被毁于1936的西班牙内战。20世纪70年代末和80年代,年轻的澳大利亚建筑师马克·伯里(Mark Burry)在认真研究剩下的碎片时,拼凑出了构成高迪所有模型基础的复杂数学代码。巴里的研究使高迪的作品进入了国际公共领域,高迪的方法在20世纪末21世纪初影响了世界各地的许多建筑设计师。随着计算工具进一步发展,将物理引擎(可以帮助模拟物理系统的软件)用于模拟真实世界的结构行为,这一点变得尤为明显。


德国建筑师和工程师弗雷·奥托(Frei Otto)
进一步发展了这种使用模型进行模拟计算的方法。奥托是自然界结构(包括肥皂泡和蜘蛛网)计算领域的领军人物,他使用详细的物理模型来分析、理解、记录和计算这些结构是如何形成和执行的。1972年,他为慕尼黑奥林匹克体育场(Munich Olympic Stadium)建立了一个复杂的物理模型:将金属丝、细绳和精密成像摄像机对准这个模型,计算体育场屋顶结构的拉伸行为。



弗雷·奥托



慕尼黑奥林匹克体育场,设计:弗雷·奥托


这一时期的其他原始参数论者包括美国建筑师理查德·巴克敏斯特·富勒。富勒对宇宙是如何运作的有着浓厚的兴趣,这促使他开发了很多预制建筑,这些项目从科学技术工程和创新中汲取灵感。在富勒看来,一个使用较少资源的世界将通过降低产品的总体成本并使更多的人更容易获得这些产品,从而创造一个更加平等的经济。这进而将导致一个更加可持续和民主的未来。他的作品可以被看作是当今数字设计和数字制造背后的建筑精神的一个先例。



理查德·巴克敏斯特·富勒



能飞的房子,设计:理查德·巴克敏斯特·富勒






曼哈顿穹顶,设
计:
理查德·巴克敏斯特·富勒


03
一场控制革命


二十世纪八十年代后期以来,以
电脑
技术为基础的一系列信息传播新技术和信息传播系统的作用日益凸现,电脑互联网络已迅速崛起为最新的媒介。被称为“第四媒体”的因特(互联)网,已成为新媒介的最杰出代表。在这样的新形势下,学界业界在有关媒介分析理论的研究中,显然应加倍关注那些以探讨比
电视
更新的传播新技术与新型传播系统为切入点的媒介技术分析理论。


美国传播学者詹姆斯·贝尼格(James Beniger)1986年在其专著《控制革命:信息社会的技术与经济起源》中表达的阐述电脑技术等信息传播新技术在当代社会中的重要地位的“控制革命”论,正是这样一种媒介理论。这一理论透过信息传播新技术的发展,透视社会发展的信息化动向的由来,探溯“
信息社会
”的起源。


这些创新思维背后的逻辑,是使用信息处理、机器学习和人工智能的控制论体系结构和自适应体系结构系统的核心。控制论激发了建筑师和设计师们采纳这些想法,并利用它们来理解人类和机器之间的关系。他们经常通过设计乌托邦空间来实现这些想法,这些乌托邦空间在20世纪60年代和70年代得到了来自技术和人的不断反馈。





通用构造函数是一个自组织交互式环境的工作模型。包含集成电路的一系列单元彼此通信,每个单元的状态可以映射到图形输出设备。


在以这种思维设计的建筑师中,最著名的莫过于英国建筑师塞德里克·普莱斯(Cedric Price)了,他的作品启发了后来很多的建筑师(包括库哈斯,理查德·罗杰斯等等)
。他通过草图、提案、教学、写作和对话来传递对城市的无限想象力。他与戏剧导演Joan Littlewood合作的“玩乐宫”(Fun Palace)项目虽未建造,但它启发了理查德·罗杰斯和伦佐·皮亚诺在巴黎的蓬皮杜艺术中心。


蓬皮杜艺术中心的设计是一个不断变化的空间图,它提供了一个巨大的开放空间,可以最大限度地发挥灵活性,满足不同的活动。在这个空间里,人们可以自由漫步,欣赏艺术品和装置,发现建筑中的收藏品——所有这些都不需要建筑本身指引到特定的路径。一个人通过建筑的方式是由他自己的需要、欲望或需要决定的。




“玩乐宫”—塞德里克·普莱斯



蓬皮杜艺术中心


在1972年出版的《建筑机器》(the Architecture Machine)一书中,尼葛洛庞帝(Nicholas Negroponte)和他在麻省理工学院的研究小组设想:未来人类与机器之间的动态关系是一种对话,机器最初可以向人类学习。他的工作集中在设计的进化过程,在这个过程中,机器学习将使计算机不断地学习以产生更好的设计。


在类似的思路下,Julia和John Frazer的研究(20世纪80年代和90年代AA的杰出人物)——使用生成和进化算法作为设计过程的新模型。约翰·弗雷泽(John Frazer)反思道:“控制论将使一种设计好的新形式的人工制品与自然力量和谐互动、进化。”“所有设计的人工制品都涉及与用户和环境的互动,因此可以被理解为控制论系统。”如今,进化计算也被广泛应用于建筑设计中—作为优化过程的一部分,或者通过结合各种性能标准来寻找最佳可能的结果。

04
早期的数字化探索


20世纪70年代中期和80年代的经济危机和衰退促使建筑师重新调整他们的实践方式。许多建筑师,开始研究更多其他形式的建筑实践 ,并从其他行业寻找灵感。
在20世纪80年代末和90年代初,随着数字工具设计的复杂形式在建筑和设计行业中变得越来越普遍,计算工具不仅在设计过程中变得越来越重要,而且在图纸的绘制中也变得越来越重要。这些工具使建筑师能够使形式更加合理化。


美国建筑师彼得·艾森曼(Peter Eisenman)
是早期数字建筑时代的重要人物。艾森曼的作品的特点是
从拓扑几何学、麦卡托网格(Mercator grid)等不同领域中借用大量的理论术语,将他们引入自己的建筑作品中。在“法兰克福生物中心”的设计过程中,他运用了DNA在蛋白质合成过程中的三种机制:复制、转录、翻译,来作为建筑布局的主要构思。




设计概念—法兰克福生物中心



法兰
克福生物中心


1993年,格雷戈·林恩(Greg Lynn)编辑了建筑设计杂志的《建筑中的折叠》,这是该杂志第一次整版致力于探索建筑“新数字技术在当时蓬勃发展的体现”。Greg Lynn ‘ s Embryological House(1997-2001)是数字建筑中最具象征意义的后折叠建筑实例之一,在这一过程中,形成形式的基本组成部分,并最终产生了他称为“blobs”的流体形式。


林恩探索了大规模定制,以产生独特的房子迭代;与此同时,他尝试用数控制造来实现房子的每一个不同的迭代使用相同的方法。以这种方式,林恩设计了50,000多所房子——所有的房子都有相同数量和类型的组件。有了这种建筑模型,人们可以根据自己的需要定制自己的房子,同时保持在一个特定的框架内进行设计生产。二十年后,在任何行业的设计或制造领域,仍然很少有像这种方法那么强大的了。


美国建筑师弗兰克·盖里(Frank Gehry)
对计算工具使用的影响更为广泛,他利用数字技术开发设计方法和设计软件。为了使他的设计以最小的改变实现他的意图,并促进建筑设计的生产阶段,Gehry和他的团队为CATIA创建了一个界面。CATIA是一款最初为飞机工业开发的建模软件。该软件生成的数据可以直接发送给制造商,而无需调整制造机器可能具有的任何特定公差。这后来发展成一个单独的建筑信息建模软件—BIM。




格雷戈·林恩形式—“Embryological House”,1998


05
从虚拟到物理


正如我们已经开始看到的,数字技术和建筑技术的进步使建筑师能够表达和实现那些以前只能被概念化的形式。20世纪90年代末到21世纪初,在建筑尺度上实现了过去几十年探索的概念。金融市场的繁荣意味着大量的资金被投入建筑。


对更具表现力的形式的探索在世界各地的不同城市产生了标志性建筑,譬如盖里所设计的毕尔巴鄂古根海姆博物馆。古根海姆博物馆的双曲面钛包层被誉为建筑的一个转折点,因为如果没有计算机辅助设计(CAD)软件,它是不可能建成的。物理输出是虚拟三维模型的直接表示。





毕尔巴鄂古根海姆博物馆


与更传统的直观和艺术的形式制作不同,其他建筑师通过将功能或空间元素概念化为一系列图表来探索过程的形式表达 ——他们认为这些图表本身就是一个不断发展的模型。正如UNStudio的作品所展示的那样,这些空间的特征通常是具有一系列循环的连续形式,以图表的形式来表现建筑的空间组织。例如,UNStudio的Mobius House和Mercedes-Benz博物馆探索了扭曲、折叠和空隙的概念,将平面和剖面结合起来,创造出这些概念的建筑分析图。


由FOA在1995年设计的日本横滨国际港口码头,在当时被认为是一个未来主义的设计。.航站楼的屋顶是一个超过400米长的航站楼,有着起伏、交织的一系列形式和空间,模仿了不断变化的景观,人们可以从外部无缝地移动到航站楼的内部。计算机辅助设计的进步使这一概念得以实现。终端的复杂形式通过使用详细的带肋的部分来捕捉,然后在物理上实现为结构。航站楼的设计通常由非正交的墙壁、地板和天花板组成,并带有非标准化的部件——这些部件被重复使用,但在每次迭代中并不完全相同。这是通过用于模拟终端形式的数字工具实现的:它们允许类似但不同的组件组成数组。




日本横滨国际港口码头


06
合作性实践


之后,互联网的崛起推动了新的通信技术的发展,这意味着任何建筑实践所需要的协作将以前所未有的速度发生。建筑师们可以通过各种渠道(邮件,社交软件)等交流。
这一时期标志着从机器时代到信息时代的转变,一些建筑师开始通过利用信息技术的进步来扩展实践操作的潜力。


电信、互联网和使用BIM的数字化项目使一些人能够围绕网络通信、增加合作和集体智慧来改革他们的实践。从在全球拥有多个办公室的大型公司到分散在几个城市中只有一两个成员的小型实践,越来越多的国际建筑公司,事务所开始出现。


设计团队成员之间的思想交流可以使概念和解决问题的不同方法从多个角度得到考虑。数字设计越来越需要创新的工作流程,能够吸收各种专业技能以及集体知识基础。”



07
自然的数字化


几十年来,学术实践一直是建筑师和设计师在疲软的经济环境中寻求庇护的地方,这种经济环境影响了建筑行业。


这种高度紧张的理论环境,再加上新的、令人兴奋的数字工具的广泛可及性,使2D绘图成为由过程算法驱动的虚拟3D模型——使用参数查找形式的集进式操作。随着科学和哲学的发展,我们对自然行为的理解也与数字技术和工具相结合。


数字技术让形态思维在20世纪得以进化,赋予了它新生,出现了各种概念、非线性和自组织系统、刺激和基于主体的建模。设计实验室Biothing的阿莉萨·安德拉塞克说:“科学正在揭开以前我们无法触及的隐形领域。”它是当今最重要的思想背景、资源和形式。揭示如何从中提取新的设计直觉,对于解决建筑生态复杂性的探索至关重要。”



BUGA纤维展亭—ICD

建筑协会(AA)设计研究实验室(DRL)强调了一种跨学科的方法来进行计算驱动的建筑设计研究;它涉及了更广泛的主题,同时也将自己置于历史悠久的投机性建筑设计项目之中,这些项目涉及了类型学、空间、基础设施和城市规划等问题。另一方面,他们也开发了框架,通过关注材料行为、仿生学和计算形态生成,来理解建筑设计中涌现和自然系统的潜力。


后来,斯图加特大学的计算机设计研究室和建筑结构实验室(ICD)共同建造了一个生物亭子,这是一系列新奇设计展示的一部分,来自生物建筑工程专业的学生利用一年的时间打造。这个项目是自然复合材料和机器材料的探索,利用不同的材料构造架构空间,最大化的保证了几何的自由形式。







08
参数化的爆发


在过去十年左右的时间里,对数字工具和技术的潜力感兴趣的建筑师之间正在进行的争论之一是,数字和参数化设计工具是否仅仅是达到目的的一种手段,例如。事物是如何被设计的?或者,这些工具本身是社会和政治话语的体现吗?它们是一个设计的“为什么”和“为了谁”的象征甚至是可操作的吗?如今,鉴于围绕人工智能的使用、数据隐私、社交媒体和媒体自动化的未来展开的讨论,后者显然是不可避免的。


在数字设计工具的发展过程中,最重要的时刻之一可能是Grasshopper工具的发布。它由David Rutten在2007年9月设计,现在作为Rhino的常用插件。Grasshopper使用可视化的、基于节点的组件接口来创建可生成的算法,这些算法可用于创建3D几何图形和其他功能。与其他可用的编程语言相比,Grasshopper接口的简单易用很快吸引了许多数字建筑师。Grasshopper激发了各种生成设计的插件:蜜蜂(Bee),Geco,袋鼠(kangaroo),Karamba, BullAnt,蜂鸟,Heliotrope-Solar(几乎都是以动物物种命名的)。


虽然这些工具在生成形式、结构和环境分析以及模拟和优化形式方面非常出色,但它们不能成为建筑项目的主要驱动力——它们只是建筑的一个组成部分。此外,建筑不仅体现了技术、结构或机械问题,还体现了一系列社会、政治和经济素质和条件。


扎哈哈迪德建筑事务所的帕特里克•舒马赫在2008年提出了“参数化”理论。按照他的说法,参数化是“现代主义之后伟大的新风格”,是一种“从参数化设计系统的创造性开发中产生的范例,它清晰地表达了日益复杂的社会过程和制度”。 此处与社会、风格和数字工具的结合在建筑学科中掀起了波澜,并在过去十年中引发了激烈的争论。参数化作为一种风格的一个比较突出的批评领域是“数字建筑”,当它被意识到的时候,是或者不是对周边环境问题敏感,比如建筑如何处理当地文化。


从这个概念出发,围绕参数化建筑是如何设计和实现的,出现了第二种批评。通常情况下,像哈迪德这样的参数化或“数字化”建筑师的建筑形式的复杂性要求使用过于昂贵和低效的生产方法——超出时间和预算,因此浪费了大量的资源。《卫报》建筑评论家罗文·摩尔写道:“参数化设计缺乏证据证明它确实有效。”“它基于一种未经证实的信念,即完全按照复杂和不可预测的用途来塑造建筑形式是可能的。”它应该具有适应性,流动性,响应性和与周围环境的联系。


实际上,这些“参数化”的建筑无法使用现有的预制建造方法:它们需要完全定制的生产链,这使得它们非常昂贵,而且是一次性的。因此,许多这样的建筑都是由富有的赞助人委托建造的,他们希望用标志性的建筑来代表他们的公司,甚至代表国家。这就产生了一个矛盾:尽管参数化的精神植根于民主化和协作,但它所产生的建筑并不是所有普通人都能使用的。



09
3D打印技术





随着3D打印机的出现,生活中的各种产品都能够通过数字化的方式进行建造。消费者也能成为生产者。目前,这些工具广泛存在于制造和设计行业,公众往往无法获得。然而,它们的可及性在不断增加,因此它们的影响力也在不断扩大。


WikiHouse是英国实践建筑事务所利用digck Ierodiaconou和Indy Johar开发分布式制造潜力的著名建筑项目之一。WikiHouse的目标是将“低成本、低碳的建筑送到每个公民、社区和企业的手中”。



Wikihouse


WikiHouse得到了媒体的一致好评。然而,作为一个系统,它的局限性激发了许多建筑师和设计师的思考——从如何处理材料、资源和环境,到设计复杂性、可伸缩性等。






10
机器人建造


21世纪初,围绕工业机器人的高度竞争市场降低了它们的制造成本,这让建筑师和设计师更容易获得它们。至于机器人制造公司本身,他们也开始寻找可参与的替代行业。因此,建筑师们提出了这样一个问题:机械臂如何在设计中取代或提高人类劳动?机器人如何放大空间体验?他们如何帮助建设?


使用编程工业机器人代替人组装建筑元素的设计实验产生了一定的局限性。首先是机器本身的局限性。没有编程它不能移动,它被限制在它的半径和它移动的轴的数量上。此外,它还需要一个末端执行器——机器人手臂末端的装置,使机器人能够执行某个动作,就像手臂末端的手一样。末端效应器是专门为它要做的任务而设计和制造的——因此它需要定制。如果没有末端执行器或某种编程,工业机器人真的不能自己做任何事情。此外,值得注意的是,在这两个模型中,机器人取代了人类的劳动。


由建筑师Achim Menges领导的斯图加特大学计算设计与建造研究所的工作,已经开发出了所谓的网络物理方法。在这里,虚拟数据和物理数据之间的关系通过机器人技术和传感器技术相互连接。在2019年的BUGA纤维展馆中,大自然的建筑原则与先进的机器人技术和纤维复合材料相结合,形成了表现力强、重量轻、结构高效的建筑形式。这种综合性的方法将机器人置于一个大的结构框架中,同时利用它来做一些人类觉得太困难或太单调乏味的事情。









11
The Discrete


将社会意识和批判整合到建筑中是很重要的。由于数字技术唾手可得,而且成本极低,所以整整一代的建筑师和设计师都是在这些技术的熏陶下成长起来的。建筑师的梦想现在比以往任何时候都更容易实现。那么,被社会责任感和最先进的数字技术所激发的建筑又该是什么样的呢?


the Discrete是一个新兴的工作,它重新思考了建筑的基本构件。the Discrete的核心是希望“通过加速建筑计算和物理组装的离散性概念,重新定义整个建筑的生产链”。离散方式的体系结构被理解为是由自相似的、连续的和可重复的组件组成的,这些组件可以以许多不同的方式组合在一起。如今,通过一组有限的规则来计算设计可能性的能力比以往任何时候都要快,这催生了离散化,建筑的参数可以是构造的、环境的、材料的,更重要的是,具有社会意识和参与性。


建筑师兼理论家维奥拉•阿古(Viola Ago)解释道:“建筑作为一门产业和学科,必然会重新定义其在建筑环境和美学话语中的角色。”“建筑作为一种实践的系统基础设施已经被更大的公司所吸收。在这些经济和政治的转变中,使用离散的组件逻辑——将组件组装成更大的整体——对于新兴的年轻设计师和建筑师来说是难以置信的解放。这给了他们一个机会,让他们积极参与到我们当前的建筑实践意义的演变中来。”










12
下一步:施工的数字化


在建筑行业,生产率自二战以来一直没有提高。虽然建筑设计实践已经使用了30多年的数字工具,但建筑仍然倾向于完全模拟,依赖于建筑工地的半熟练或非熟练的体力劳动。这意味着建筑业是一个整合和使用更多数字技术的成熟行业。有了它,这个行业的生产率将会提高,在建筑环境中,普通人将会更多地与数字联系起来。


自1978年以来,由于日本将出现严重的劳动力短缺,Kajima、Kumagai Gumi等日本建筑公司一直在开发自动化建筑技术。今天,日本仍然是将自动化建筑技术融入工业的先驱。这种创新的重点一直放在特定任务的自动化上,从铺瓷砖的机器人到装配天花板构件的机器人。


日本所经历的技术短缺在许多国家也变得越来越普遍,世界各地的各种建筑技术公司已经开始向日本的创新学习。例如,美国公司Built Robotics已经开发出了自动建筑车辆,可以在建筑工地周围运送泥土和其他材料资源。伦敦大学学院和谷歌的自主制造实验室利用无人机技术对环境条件太不稳定或太大,需要太多人力资源的地点进行测量。他们还利用无人机技术来存放建筑材料。




多米诺之家-柯布西耶


Katerra是首批获得投资超过10亿美元的建筑初创企业之一,它开发了一种工厂化建筑模型。106个零部件由工厂里的一家公司设计、制造和组装,类似于苹果的电脑或iphone。虽然这是一个自勒·柯布西耶(Le Corbusier) 1914-1915年的“多米诺之家”以来就一直存在的想法,但随着自动化技术的进步,工厂生产的建筑已经变得更加可能。与特斯拉的工厂类似,Katerra可以以令人难以置信的速度生产预制的建筑元素和建筑。


在物流方面,一些公司希望利用平台和web应用程序等自动化技术,利用人工智能和机器学习来简化施工。Procore这样的公司将单个项目中的所有涉众链接到一个平台中。这里的目的是使决策和程序更加有效和透明- -这些程序传统上是不透明的,往往是建筑工地争端的根源。


其他项目将自动化视为一种让居民参与城市环境生产的方式。Sidewalk Labs是加拿大多伦多谷歌公司的一个项目,它收集城市居民的数据,以改善城市范围内的基础设施决策和流动性。虽然在道德层面上,这个项目已经引起了世界各地建筑师的广泛争论,但它强调了这样一个概念,即未来的建筑环境可能需要我们与自动化系统的交互变得更加透明。







塔林建筑双年展展馆—参数模块的组装


– END –
内容来源网络,仅做学习分享,侵权告知即删。

[分享]在地震断层边建造一座不会倒塌的城市

和记报导:
标签:
建筑结构

仅仅提到地震就会带来动荡、破坏和灾难的图像。它不仅将整个景观变成了混乱,而且还使数以万计的生命完全停滞不前。这些由地震波产生的横向力量并不是人类的新知识,而是一直困扰着人类从青铜器时代开始,摧毁了一些具有复杂建筑的令人印象深刻的城市。而且,随着不断增长的城市天际线房屋在其飙升的建筑物中涌入,这种困境只会变得更加严重。

众所周知,旧金山是世界出了名的“地震之城”。 历史上,1906年和1989年的两次地震几乎将这个城市夷为平地。灾难的代价使3000多人丧生以及60多亿美元的经济损失。在一个地震断层旁边建造一座城市,似乎是不可能的。旧金山的工程师正在努力阻止这样的悲剧再次发生,让这座城市变成“防震之城”。那么旧金山是如何续存到今天的?我们一起来看看工程师们都运用了哪些奇妙的技术吧。


泛美金字塔



旧金山居住了约700万的人口,他们脚下是一个地震定时炸弹。在地震频发的城市里,建造高耸入云摩天大楼,感觉像在开玩笑。

然而,旧金山曾经最高的大楼——泛美金字塔,高耸于城市260米之上,外层由将近4000个玻璃窗组成,内部由几千吨的混凝土和石英砂浇筑而成,它在地震中却能安然无恙,是因为他们需要用上一切可用的保护措施。

这归功于它的精密设计。大楼的建筑商先请来斯坦福大学的地质专家,用误差只有15厘米的激光雷达来定位地震断层带的位置,以确保大楼的位置尽可能避开地震最厉害的区域。

其次,大楼的金字塔形状使得它重心很低,玻璃和混凝土覆面遮掩了一个巨型的钢骨架,正是这个钢骨架维持了它的48个楼层。并且一个巨型的钢铁桁架包围了大楼底部,使它更加坚固。地基是一个3万吨的钢筋混凝土块,将大楼紧紧地固定在地表上。这些加固措施使得泛美金字塔稳如泰山。1989年美国旧金山爆发7.1级地震,使得泛美金字塔偏移了30厘米,这是它有史以来最大的偏移,但是没有一人受伤,更没有一人丧命。


今天旧金山的摩天大楼比其它的西海岸城市都要多,这些摩天大楼是为了抵受地震而建的 – 牢固的钢架、混凝土楼面、以及加深的地基,使得这些建筑超级坚固,即使地震来了也能抵受住,所以里面的人也很安全。


181弗里蒙特大厦



181弗里蒙特大厦位于旧金山市中心,是一个建在旧金山市场区南部的54层、244米高的世界级高档商住两用摩天大楼。其中第39层以上为高档住房,37层为过度层,37层以下为办公楼层。该项目建成于2017年,由ARUP公司做的结构设计,可以说是美国西海岸最具抗震韧性的高层建筑。建成后,181号建筑成为南市场街地区的新坐标。它是以在建的中央车站(Grand Central Terminal)为中心的建筑群中的一个,也是两幢与中央车站直接相连的建筑之一。


该建筑采用基于韧性的抗震设计方法,在重现期为475年的地震作用后,建筑的结构构件基本保持弹性,能够立即重新使用,只有有限的功能中断。

181弗里蒙特大厦采用巨型框架-钢核心筒结构体系,其中巨型框架由巨型柱和巨型斜撑组成。为了优化该建筑在风和地震作用下的结构性能,本项目在巨型支撑中设置了一种新型粘滞阻尼器,形成阻尼耗能巨型支撑。每个巨型支撑上设置有4套阻尼器,每个方向的立面有2个带阻尼器的巨型支撑,共定制32个金属密封阻尼器,用来控制地震和风荷载作用下结构的震动。这种阻尼器跨层支撑有效降低了地震需求,有助于该建筑在475年一遇的地震中保持结构弹性。另外,防屈曲支撑(BRB)也被引入到巨型支撑的传力路径中,以保护主要、次要支撑和阻尼器免受损坏。





181弗里蒙特大厦结构体系及阻尼耗能巨型支撑示意图

181弗里蒙特大厦巨型支撑


该项目还在2019年全球奖的评选中分别获得最佳高层建筑奖、结构工程奖、MEP工程奖、地质工程奖、以及消防风险工程奖。

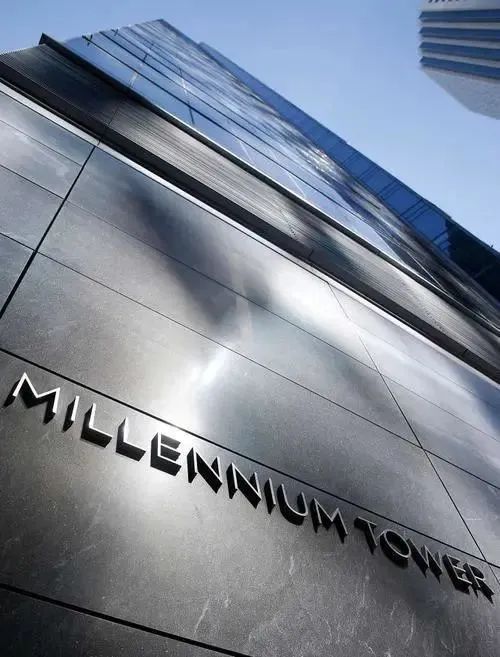

千禧大厦



说到旧金山的地标,除了金门大桥、泛美金字塔和181弗里蒙特大厦,就是这座造价3.5亿美元的千禧大厦了。这里又被称为稀缺性豪宅,业主均以百万至千万美元起入场,世界十大豪宅、众多社会名流都聚集于此。大厦由两部分组成 — 用于居住的58层塔楼,以及商住混用的9层裙房。塔楼为现浇钢筋混凝土结构,中部设置有核心筒。

谁也没有想到,这座无敌奢华的海景大厦,近期形象全然崩塌!因为它下沉了,甚至倾斜,还是以惊人的速度。大厦从2009年竣工之后,以每年1英寸(2.5cm)的速度往地下沉陷。截止2018年底,大厦最多已沉陷达18英寸(46cm),接近两个篮球的直径。不仅如此,大厦还出现了往西北方向的倾斜。由于倾斜,其顶部已经偏离了超过40cm。千万房产一夜间变得一文不值,成了一座岌岌可危的危楼。

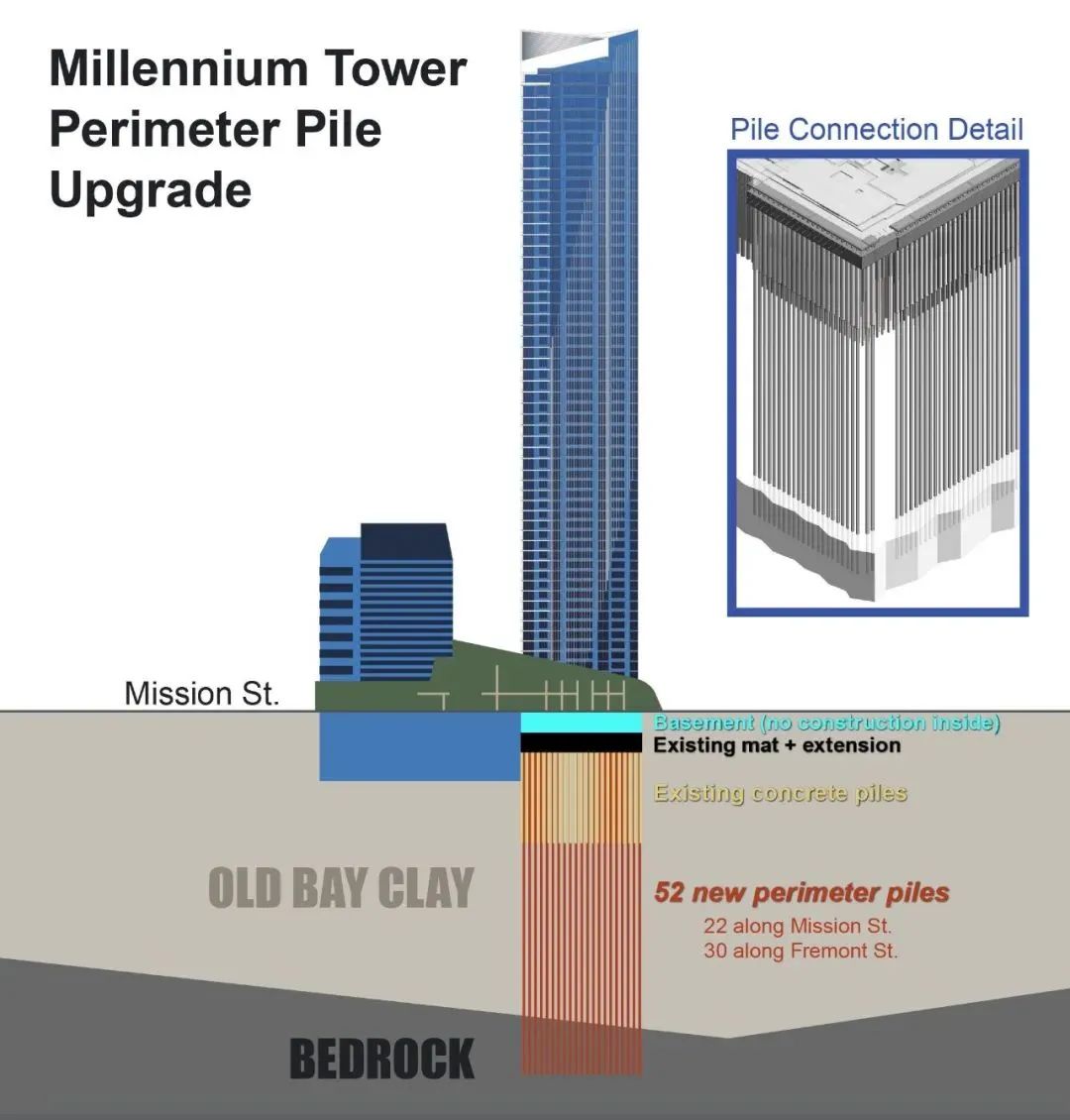

那到底是什么原因导致千禧大厦发生如此严重的沉降呢?大厦的塔楼被约900根预制方桩所支撑,这些桩并没有深入至岩层,而是停留在老湾区粘土上的砂层中。而且不同于旧金山其他的钢结构高层建筑,千禧大厦采用的是钢筋混凝土材料,整栋楼的重量要明显沉重不少。

塔楼基础的预制桩全部坐落在OBC(Old Bay Clay,简称OBC)上部的砂层中,相当于全部塔楼荷载都加载在砂层之中。这时,密实的砂层变成了一个天然的筏板基础,将荷载以更大的面积向OBC传递,最终导致塔楼附近大面积都出现了沉降,整个裙楼区域也不能幸免。而OBC为超固结土,土体内部的竖向应力小于其先期固结压力。只要竖向应力不超过土体的先期固结压力,土体在压力状态下的压缩量都会非常小。在施加上塔楼巨大的荷载后,OBC顶部约4.5m厚度的土体竖向应力已超过了先期固结压力。此时,土体会开始固结排水,并产生3~5倍于之前相等压力下的沉降,直至固结完成。

由于设计师对大楼的重量出现了严重低估,或对OBC的超固结土性过于乐观,才导致了以往众多预制桩基础成功案例经验借鉴的失效。而且如果发生大震的话,对58层的庞然大物而言,简直后果更是不堪设想。所以不要低估未来地震的毁灭性,旧金山的工程师们还是要尽快想出有效的办法对大厦进行加强和防护。

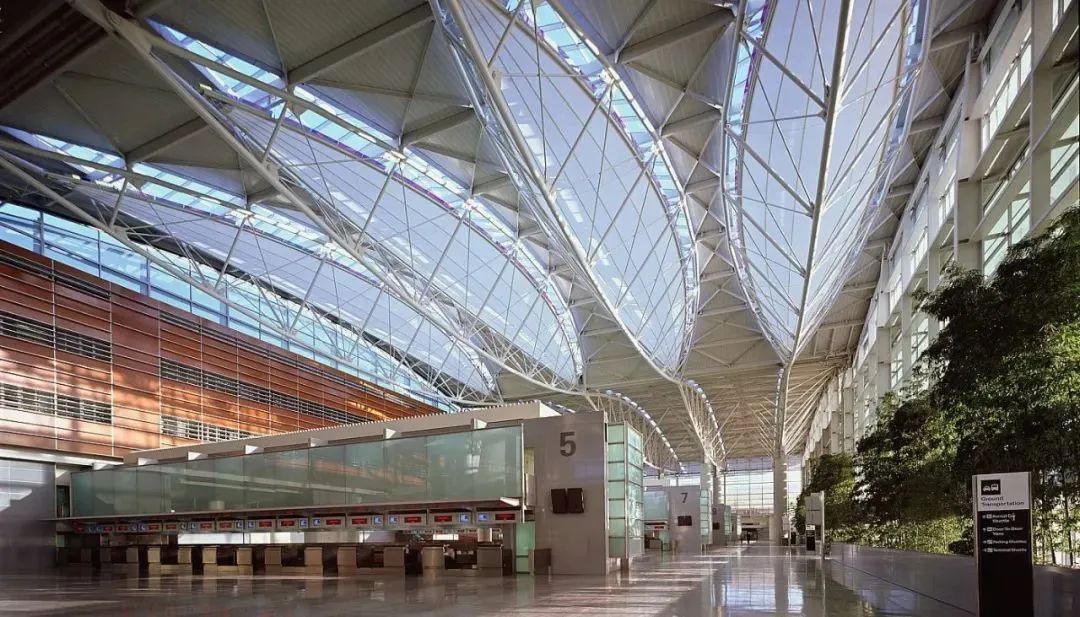

旧金山国际机场候机大厅

美国旧金山国际机场扩建工程总造价8.4亿美元,于2000年竣工。其中,新候机大厅以其新颖、轻巧的建筑和结构设计,获得多项加州和全美的设计奖,成为旧金山的门户和地标。其结构设计为SOM公司。

候机大厅主体结构为二个单跨两端悬挑式桁架,中间支承第三个桁架。桁架的总跨长为262m,其中中间跨柱距为115.8m,两侧悬挑桁架的两个柱柱距均为24.4m,两端悬挑均为48.8m。桁架横截面为三角形,整体桁架形如船型。桁架之间采用铸钢件铰接。桁架与柱支承处通过半球铰支承于20根悬臂钢管混凝土柱上。通过此结构形式,创造了长215m,宽64m,高25m的大跨度开敞空间。

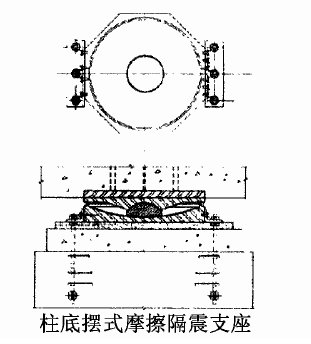

旧金山位于强震地区,候机大厅又属重要设施,抗震设计要求很高。而候机大厅结构能设计得如此轻巧,如翼展翅,秘诀在哪里?就在于整个候机大厅采用267个摆式摩擦型隔震垫,置于钢柱底,使整个结构可侧向滑移508mm,为目前世界上采用基底隔震方式的最大型建筑。这样的结构,本身成为惯性体,起到阻尼的作用。它的结构抗震原理是耗能,而不是传统的吸能,降低了70%的结构地震作用。这样虽然增加了柱底隔震装置的造价,但整个结构设计荷载大大降低,因而降低了主体结构的造价,更重要的是满足了建筑上优美轻盈的要求,给我们设计大跨度建筑提供了一个典范。




金门大桥



在地震中,这个城市的桥梁也一样容易受到破坏。保护这些重要的生命线,是旧金山工程师的另一个大挑战。金门大桥可以说是地球上最著名的桥梁之一,也是旧金山这座城市的交通大动脉之一。它长800多米,横跨在一个深90多米、充满激流的多风海峡上。为了在这样恶劣的地理位置下屹立不倒,它暗地里都运用了哪些聪明的工程设计呢。

首先他的地基深入到了海床以下18米深的坚硬岩石中,15万吨的混凝土将24米高的桥塔牢牢地锁进地表中。混凝土块深深扎进海岸边的岩石中。其次,金门大桥的钢缆,用13万公里长的钢丝制成,足以绕地球三圈。

桥上的一切部位都做得灵活柔韧:中央桥塔有可以自由移动的钢铁缆塔;连接它们的梁,可以像压皱缓冲区那样变形,使它不会倒塌;路面被分成28段,这样它被拉伸时就不会断裂;路面下隐藏着中空的钢梁,它们可以吸收地震的力量,保护其余的桥身。

1989年那次7.1级大地震中,地层断裂带爆发出类似20个广岛原子弹的冲击波,离它9.6公里的奥克兰海湾大桥,由于桥身过硬,无法抵消冲击波,桥关节的螺栓断掉,一段250吨的桥身断裂,造成一人不幸丧命。而金门大桥却只在地震中弯曲和摇摆。



湾区的住宅

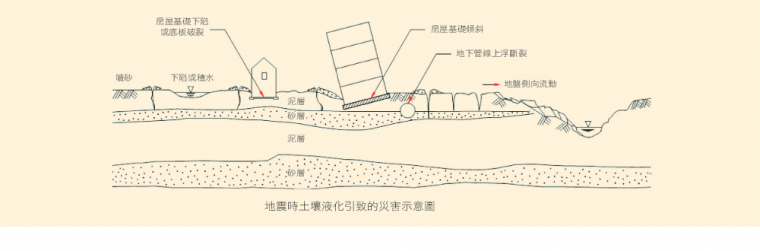

旧金山海湾周围500多平方公里,曾经都是海洋,现在填满了碎石,石头和沙,不过下面是一层潮湿的海湾淤泥,这使得它在地震时会液化,变成流沙, 上面的房子就会陷进地面,极端情况下,会有房子倒塌。

在这上面建可供人居住的房子,就需要建造非常长的地基。它们必须穿过碎石,直到碰到73米以下的岩床为止。然后,再在上面盖上混凝土,并用混凝土梁把它们连接起来,这些巨型地桩比世界上最高的摩天大楼的地基都要深。这种极端的地基技术,让每一根钢梁造价都高达15000美元。但在这个城市里,每一分都是花得值得的,使得几千人都能安全地住在旧金山填海造出来的地面上。



隧道

旧金山被称为“山”,是因为在北美,没有哪个城市的山比它更多。工程师们选择挖掘新路和新地铁隧道,以取道地下,保护交通网络继续运行。因为在地震发生时,最安全的地方之一,就是地下隧道,因为隧道周围的摇晃会远远少于地面的摇晃。


然而这个地震之城的地质对于隧道建筑师来说是一个极大的挑战。这里的岩石受过千锤百炼,它们被撕断过、被碾压过、被折弯过,所以需要更为保守的设计并且要有一定的心理准备会遇到各种各样不同的岩石特性。施工队先用一台隧道挖掘机挖出原始的隧道 ,然后在隧道表面铺上混凝土模块,之后,这些混凝土模块外面覆盖了一层橡胶,这样隧道板块与板块之间可以碰撞,即使周围的山地在震动,它也不会断裂。



消防


地震,还会引发一个致命灾害——就是地震造成的煤气管道断裂引发的迅猛火灾。于是聪明的城市工程师们在旧金山临近地震断层的小河中制造水晶泉坝,使得小河变成巨型水库。

它的外墙不是一堵实心墙,而是混凝土组成的拼接墙。在地震中,这些混凝土块可以移动,这样坝就能伸缩,而不会断裂。

有了充足的水源,还要输送水源的水管。于是工程师又在城市的最高点建立了一个专门用于消防的储水坝,重力形成的巨大水压,会促使水往下移动,流进一个地下水管网络中,这些水管连接了1500多个消防栓,每分钟能为消防员输送76吨水。





这些聪明的做法,其实都来自于过去一次次严酷灾难之后吸取的教训。无论是大楼、大桥、机场、大坝还是隧道,工程师们用一切方式来保护旧金山这座城市的基础设施。


参考文献 http://vibrationdata.com/earthquakes/Pyramid.htm https://en.wikiarquitectura.com/building/Transamerica-Pyramid/ Strip the City Season 1 – Episode 6 https://www.theatlantic.com/technology/archive/2012/05/how-the-golden-gate-bridge-was-built/257724/ 建筑抗震韧性的概念和平价方法及工程应用 高层结构工程中液体黏滞阻尼器的合理设计与应用 大厦将倾 · 旧金山千禧大厦沉陷之谜 美国旧金山国际机场候机大厅



来源网络,内容仅做学习分享,如有侵权请联系删除。






[分享]飞鸟频频碰壁坠亡,玻璃幕墙设计中怎么避免

和记报导:
标签:
玻璃幕墙设计

前两天,北京市昌平区北环里小区,10只南飞的候鸟儿频频“碰壁”坠亡,在令人惋惜的同时,人们纷纷推测是居民自建房上的玻璃幕墙反射的倒影惹得祸。目前,当地街道工作人员已对幕墙加盖遮挡。


网友评论:

@山T7:这违建也太厉害了,不拆难以平愤。
@鲁营桥:设计的人有罪
@金金ya:天哪,这镜子墙太难辨认了,这些鸟好惨啊
@林子oZ:曝光了,鸟类协会估计得有人管了吧!




“墙上玻璃镜面反射出的蓝天跟实景一样,这让很多鸟儿误以为是可以自由飞翔的天空,就径直撞了上去。这才不长的时间,地上已躺着10只奄奄一息的小鸟。”目击者说。

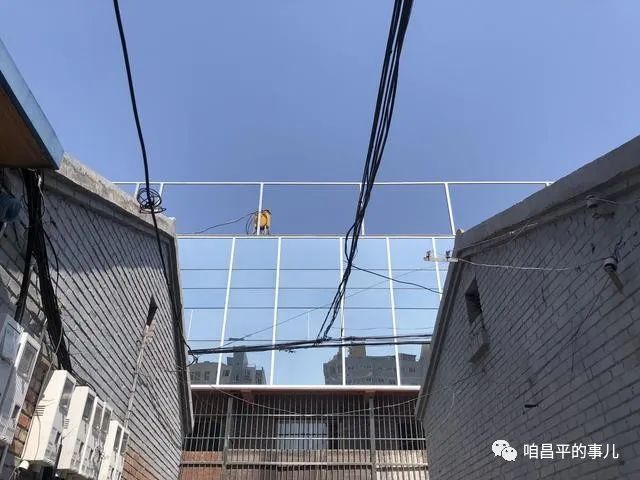

在昌平区北环里小区,只见18栋,19栋两楼之间有一座四层楼高的建筑,它的一层是车库,二、三层都装着长约6米,宽约5米的玻璃幕墙。





候鸟多次撞击的北侧玻璃墙已被塑料布盖住,南侧和东侧的玻璃墙还凉着。阳光下,幕墙清晰地反射出蓝色天空、红砖楼房的影子,简直和实景一样。


“这是居民的自建房,最近一两年玻璃墙建好后,每到春天,隔三岔五就能看到撞到上面的小鸟。”家住19号楼的一位女士说,“4月2日上午10点左右,这附近来了好多鸟,来来回回盘旋了好久。







“玻璃幕墙就是“罪魁祸首”,造成了小鸟撞墙自杀,大家都很心疼。”17号楼的居民惋惜地说,大家都在推测,眼下正是候鸟过境北京的季节,玻璃映出的倒影可能给小鸟造成了可以飞过去的错觉。


城市玻璃幕墙的光反射会对人们尤其是司机造成严重的视觉影响,同时也会对周围环境带来严重的反光侵害,那么应该如何应对这一现象呢?
以下几点讲解的是降低城市玻璃幕墙光反射污染的详细解决策略。


1、幕墙玻璃应避免选择镜面玻璃


为防止靠近道路旁边的建筑玻璃幕墙光反射现象对交通带来的影响,在玻璃幕墙首层建筑外墙的材质选购时,不建议选用镜面的玻璃幕墙。


2、不使用曲面玻璃幕墙


内凹式的曲面幕墙的反射出的聚焦光,温度较高,容易引起火灾的发生;外凸式的曲面幕墙对街道容易形成光反射的现象,所以应避免使用曲面幕墙作为玻璃幕墙。


3、选用低炫光性能的特殊幕墙玻璃


玻璃在LED幕墙中起着重要作用,因此在进行幕墙玻璃的选购时应根据各种玻璃的参数选择炫光性能较低的特殊玻璃,城市LED玻璃幕墙屏中所采用的玻璃的参数包含施工环境的天然光参数,对自然光线的反射、透射、吸收系数,与幕墙玻璃的最大面积、重量、厚薄程度以及风的承载力。


大家都知道,玻璃对外界的光具有吸收、反射和透射的特点,因此玻璃幕墙综合了这一特性在进行玻璃幕墙的制作施工时选购不同类型的玻璃。通常应用于幕墙的玻璃分为着色玻璃、透明玻璃、化学玻璃、夹层玻璃、吸热玻璃、镀膜玻璃和涂膜玻璃等,可以在以上幕墙玻璃使用中了解到使用这些玻璃都有哪些优点和缺点。

4、采用反射率低的玻璃贴膜避免幕墙光污染


玻璃贴膜中的PET聚酯薄膜坚固有韧性,且包含特殊的粘胶,而幕墙玻璃的表层贴上玻璃贴膜,可以降低百分之五十以上的太阳光线直射,同时可以起到吸收有害光谱、隔热节能、调顺光谱视频的作用,可为室内营造柔和舒适的环境,对室外可大大降低反射光的强度,避免光污染现象。






来源网络,内容仅做学习分享,如有侵权请联系删除。




[分享]什么是下沉空间?

和记报导:
标签:
景观广场设计
商业空间设计
建筑空间设计
景观设计原则









01.


什么是下沉设计


下沉式设计是指巧妙运用
高低的分差手法隔离空间
打破了普通空间的空旷及视觉单一感
从而突破了传统空间和视觉效果变化的一种设计手法
通过视觉上的凹凸感,形成感官上的落差
营造更有深度的空间层次感
在心理上也给人一种亲切的包围感和安全感


下沉式设计的起源在现代意义上
可以追溯到到布鲁斯·葛夫等建筑师所设计的“谈心隅”
一种客厅内供谈话用的专设场所
这样下沉的空间与普通沙发围起来不同
坐在下沉客厅的沙发里你能感受到完整的包围
有心理上的舒压效果
可以安心畅快的在里面交谈





在20世纪50年代
建筑师埃洛·沙里宁和亚历山大·吉拉德
在他们印第安纳的著名的“磨房”内
也使用了类似的设计

到了60年代,这种谈话坑在国外更加流行
沙里宁于1962年在肯尼迪机场
实施了他的“加强版”时尚下沉式设计




▲肯尼迪机场TWA候机厅-5


好莱坞也紧跟潮流
在20世纪60年代题为“迪克·范·戴克秀”的家居生活展上
重点突出了下沉式客厅设计


迪克·凡·戴克秀海报


最开始也许设计师只是单纯的想打造一个
可以跟朋友交谈的空间
没想到它会演变成
生活空间里的“时尚大坑”~


下沉式客厅作为20世纪的前卫设计发展至今


已经不单单适用于客厅谈话的空间
它给人带来的隐秘感及宁静感
在今天其他空间一样受用
这种精致时尚而又个性化的设计方式
与现代人们的生活态度以及时代潮流相符合


02.




下沉设计的应用及设计要点

『商业下沉广场』

为了打破巨大空间的空旷感和视觉的单一感
通过运用垂直高差手法分隔空间
以取得空间和视觉效果的变化

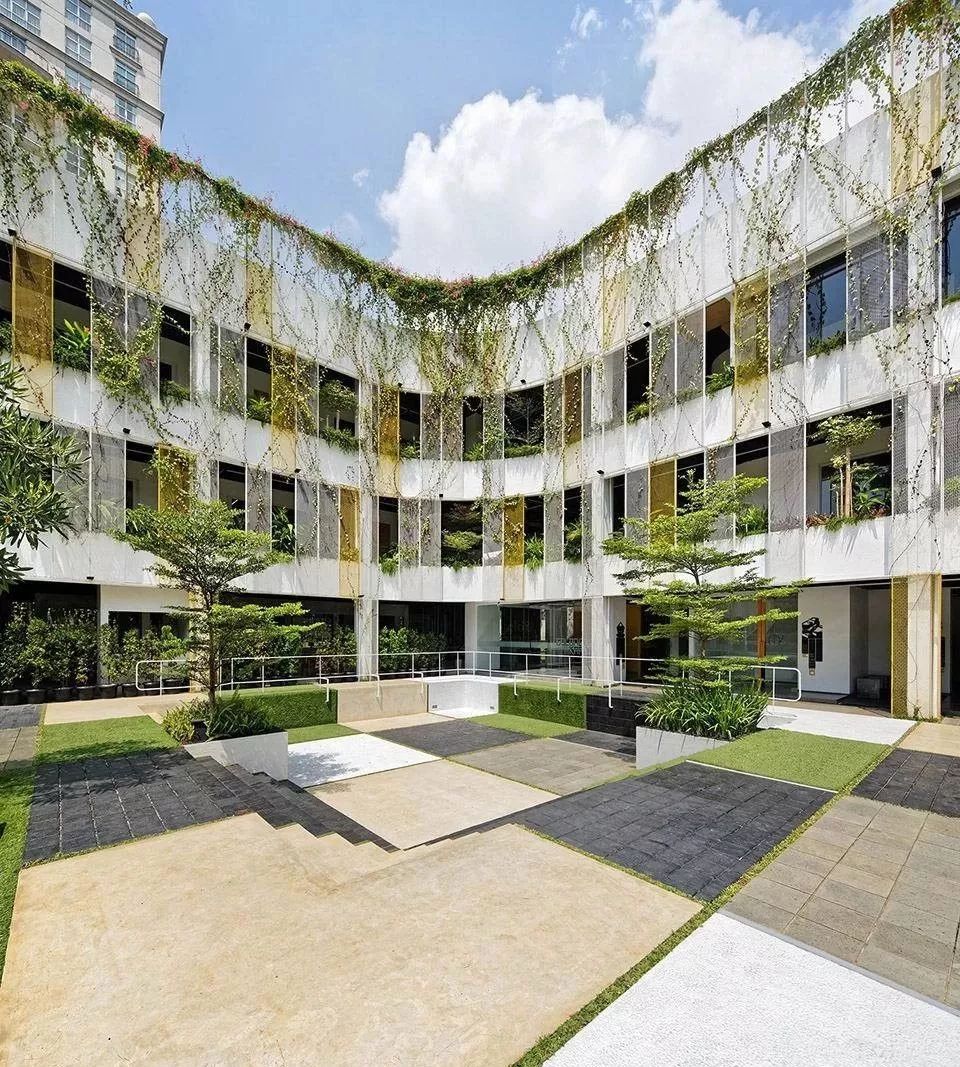

现在商业中心中越来越多的运用了下沉式广场的设计
下沉广场是重要的中介转换空间
扮演着地下空间的门面

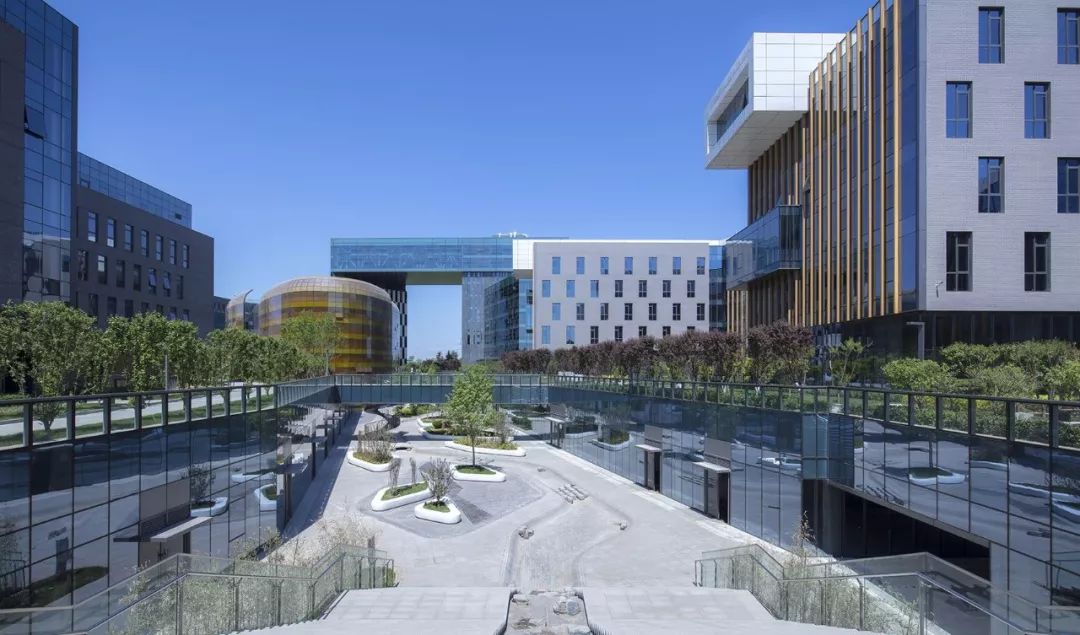

△中关村高端医疗器械产业园




△伊斯坦布尔佐鲁中心


△北京大兴公园

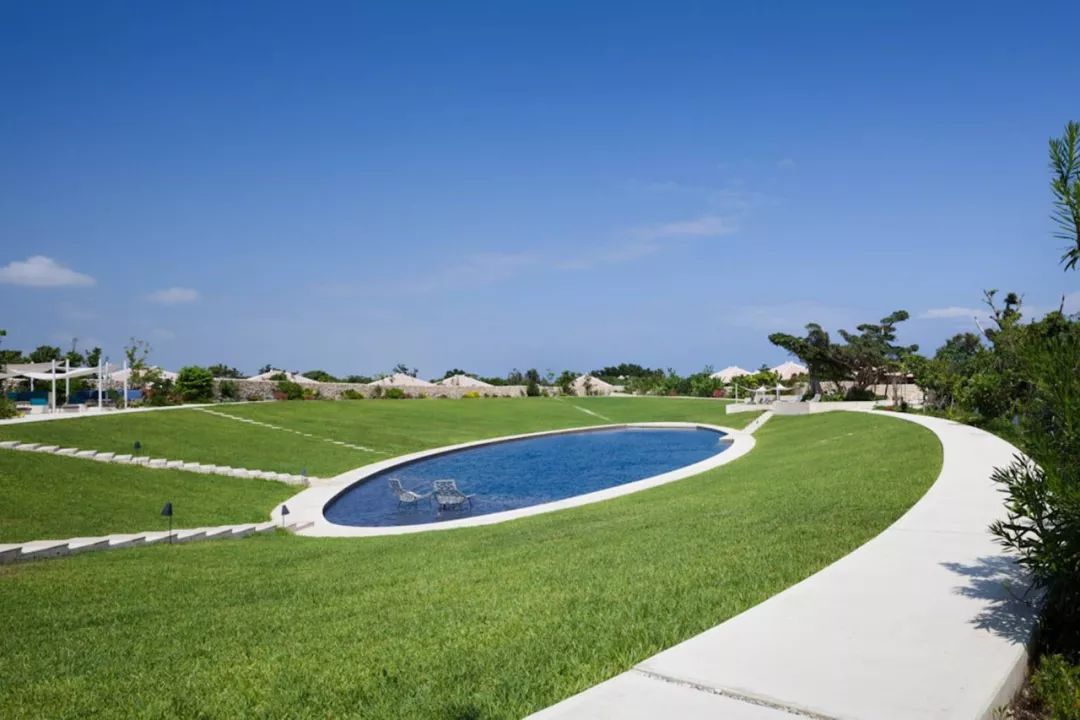

△日本竹富島风之谷部落酒店



△蒙特雷Paseo de la Mujer纪念公园



△雅加达戈尔卡政党办公楼




△泰国清莱中环广场

下沉景观广场设计要点:

采光:下沉式景观的设计经常搭配着商业空间设计的需求去思考其空间的规划,以便提升地下商场的经济效益。下沉广场的设计,不仅增加了光的照明和阳光射线与人的解除,还可以在相当程度上进行节能。

降噪 :主要是运用空间变化的方式来避开噪声声波传送的路径。

防灾:下沉广场是一个四周围合或半围合、顶部开敞式的公共空间,就消防而言,其有利于防火分隔和人员疏散。

雨水收集与排水 :下沉式景观和广场可以兼具雨水花园的功能,主要利用景观和场地的土壤、植被等生物作用、物理作用及化学作用等来实现对雨水的处理

通风:与地上建筑不同,地下商业建筑的通风以大地作为冷源,以室内商业动线作为风道。研究显示,在其他模拟条件一致的情况下,地下商业体较地上商业体的风速更高,反映了大地对热压通风具有影响作用。



『下沉客厅』

下沉式客厅超脱了常规客厅的表现范畴
让人在不同维度不同视角上重新审视客厅
但下沉式构造的客厅并非只在美感上有所优势
在其他功能的延展和代替上
同样出类拔萃


来野·莫干山民宿 / 杭州时上建筑空间设计事务所


△塔莎杜朵民宿,莫干山 / 杭州时上建筑空间设计事务所









下沉式设计要点:


1)客厅面积太小、挑高低于3m的不建议打造下沉式。


2)保证采光充足,最好是带阳台或落地窗的客厅,下沉式客厅不适合采光不好的空间。


3)沙发最好要有靠垫,保证入座舒适。


4)周围地面铺设,抬高客厅周围地面的铺设,不建议铺地砖,有可能会引起空鼓的现象。建议做成自流平或者木质地板。




『室外下沉露台』


下沉式露台可以说是

现代豪宅中的必备

打造出令人向往的休闲娱乐区

很适合邀约三五好友聚在一起谈天说地
尤其夏夜里,繁星点点的夜空下
伴随着阵阵海风,把酒言欢,好不惬意
当然前提是你需要有个豪宅别墅











『下沉庭院』


下沉式庭院在近几年大受欢迎
它的私密性更强
跟一览无余的平层庭院相比
这种隐于内的庭院含而不露
颇有“曲径通幽处,禅房花木深”的意境













下沉式庭院设计要点:
地面排水:
一般下沉式庭院在建造时就已经匹配好地面的排水系统了。有些楼盘的建筑地形较高,所以半下沉式的庭院,其标高略高于市政管网,或庭院周围有地势较低的溪流、河流等,可以利用重力,通过排水沟、集水管道,将庭院的水排入其中。如果下沉式庭院的地势低于市政管网,需在庭院内设置集水坑,先让水流入集水坑中,再通过水泵加压排出,这类庭院的排水性较差。业主在庭院设计时可以添加渗井、雨水调节池,或者直接设计水景,来调节降水。
顶面排水:
在设计下沉式庭院时,很多人都会选择半封闭性设计,采用具有防水、隔热功能的透明玻璃,再搭配木质或金属横梁作为支撑,从而营造出更为静谧的空间。
对于这种下沉式庭院,在做顶面设计时,最好设置排水措施,让雨水排到室外,从而减轻下沉式庭院的排水压力。透明玻璃处也要做防水处理,以防顶部渗漏。
防潮:
下沉式庭院面积有限,不要种太大的树,最适合灌木和爬藤植物,沿墙面做成垂直绿化的形式,这样后期打理起来会比较容易,且不会让湿气太重。

下沉式庭院,在梅雨季节很容易出现潮湿的感觉,所以地面尽量选择天然的雨花石、户外砖或防腐木,千万不要使用软木框架的家具,软木会吸潮,容易导致框架受损,尽量选择塑料、钢铁、石材框架作为代替。



参考资料:

《下沉式庭院,如何防水、防倒灌?》筑客HOME,作者果子

《下沉景观设计四大景观设计原则及精彩案例》景观邦






来源网络,内容仅做学习分享,如有侵权请联系删除。

[分享]建筑界,也流行“一白遮百丑”?

和记报导:
标签:
建筑设计






01
楔子


最近一段时间,我一直在不同的文章中看到白色的建筑。有些出自大师之手,更多籍籍无名;有些是历史遗存,更多的可能是文化传承。


为什么有那么多人钟爱白色呢?




这是个奇怪的问题,也许永远没有答案,但不妨碍我们静静的欣赏“它们”。






02
白色派


白色派
(The Whites)
以:埃森曼
(Peter Eisenman)
、格雷夫斯
(Michael Graves)
、格瓦斯梅
(Charles Gwathmey)
、海杜克
(John Hedjuk)
、迈耶
(Richard Meier)
”为核心的建筑创作组织,在20世纪70年代前后最为活跃。





他们的建筑作品以白色为主,具有一种超凡脱俗的气质和明显的非天然效果,被称为美国当代建筑中的“阳春白雪”





白色派的设计思想和理论深受风格派和柯布西耶的影响,对纯净的建筑空间、体量和阳光下的立体主义构图、光影变化十分偏爱,故被称为早期现代主义建筑的复兴主义







萨伏伊别墅
(The Villa Savoye)
是现代主义建筑的经典作品之一,位于巴黎近郊的普瓦西(Poissy),由勒·柯布西耶于1928年设计。这幢白房子表面看来平淡无奇,简单的柏拉图形体和平整的白色粉刷的外墙,但其内在则是一件完美的功能主义作品。





03
“白”迈耶


白色是世界上最美妙的颜色,
因为在它里面你可以看到彩虹的所有颜色。
白色之白在于它永远只是白色;
它几乎总是由光转换,并且一直在改变;
天空,云层,太阳和月亮。


——理查德·迈耶





对白色的忠实运用是迈耶建筑最显著的特征,这种风格上的纯粹性在建筑界独树一帜,迈耶对于白色有着独特的理解。


在他看来,白色是丰富的,它包含所有的颜色,自身也是一种可以扩展的色彩。它可以容许光谱上所有的色彩显现出来,在白色的表面能够最好地欣赏光影的表演。





同时,白色也是苛刻的。它使建筑的空间与结构以更为清晰的方式表现出来,使观众对建筑元素的感知得以强化。迈耶对白色的偏爱使建筑的感念被精确地提炼,建筑由此而具备了一种超凡脱俗的气质,其形式也变得更加有力。





道格拉斯住宅
犹如天然的杰作,清新脱俗,一尘不染。室外的楼梯和高耸的烟囱,还有横向的顶,透明的玻璃窗,构成了它的所有。





禧年堂
是迈耶设计的第三座教会建筑,其外形设计可谓前无古人、后无来者。三片白色弧墙,如船帆状。教堂高57~90尺不等,如船帆状的三片白色弧墙,层次井然地朝垂直与水平双向弯曲,似球状的白色弧墙曲面。







亚特兰大高级艺术博物馆
外部造型复杂多变,轮廓生动,作品的白在阳光下光影层次丰富。





Harumi Residential住宅
是理查德-迈耶在日本的第一个项目,大楼接近2020年东京奥运会的奥林匹克村。
迈耶说:“这个项目在家庭和城市规模之间有深远的联系。它将成为这个城市的入口,给东京和全日本的民众留下深刻的印象。”





荷兰海牙市政厅
包括议会厅、公共图书馆、咖啡馆、展览空间和婚礼室等。建筑围绕着巨大的中庭展开,两侧是两栋各10层和12层高的、用于办公的大型板楼。因建筑通体白色而被昵称为“冰宫”。




04
宗教建筑的“白”


白色在全世界都被视为崇高、神圣的颜色,因而受到人们的尊敬。


在古埃及,白色是神的象征色;
在罗马,天界的使者身穿白衣;驱魔的护身符多为白色;神和精灵的法术被称为“白魔 法”;
在基督教中,白色是耶穌的象征色……像白马和白蛇等动物更是被人类賦予了神圣的象征意义。
日本人与白色也有着很深的渊源。早在《古事记》中,就有关于白色野猪、兔子和 天館等的记载。



泰姬陵(Taj Mahal)
一座用白色大理石建成的巨大陵墓清真寺,是莫卧儿皇帝沙·贾汗为纪念他心爱的妃子于1631年至1653年在阿格拉而建的。印度知名度最高的古迹之一,被评选为“世界新七大奇迹”。



朗香教堂
位于法国东部索恩地区距瑞士边界几英里的浮日山区,由法国建筑大师勒·柯布西耶(Le Corbusier)设计建造,1955年落成。朗香教堂的设计对现代建筑的发展产生了重要影响,被誉为20世纪最为震撼、最具有表现力的建筑。




挪威白色教堂
美国建筑事务所 Link Architects 空灵般地设计并创造出这个轮廓鲜明、现代简洁的白色建筑体。


阿亚那的教堂

中国首座海边教堂,位于河北省秦皇岛市中心的西部。涨潮的时候,房子就好像飘在海里,与沙滩是分开的,退潮的时候教堂下架高的空间就露出来,可以遮阴。





白色给人一种“纯洁”、“纯净”和“洁净”的感觉,与此同时,也会造成“清冷”和”离别”等负面印象。


白色因为无颜色的特性而给人两种极端的印象。





05
世俗建筑的“白”


人们对于希腊和爱琴海的第一印象就是“蓝白色”,蓝色的海和天、白色的房子。圣托里尼(Santorini) 是也许是地中海地区,人们最希望朝拜的旅游胜地。


岛上平顶的房子因为容易吸收热量,所以这里几乎所有的房子都涂上白颜色,来反射太阳的热量。





世俗的房子,外立面选择白色,或多或少都有一些“功利性”。
有些可能是当地气候炎热导致的;有些是为了从环境色中“跳出”;还有一些是为了杂乱中求得“统一”。



美国白宫
新古典主义风格的“白宫”,真能make america great again?



Kaffee Partner总部
德国建筑事务所 3DELUXE 的设计。层叠的带状线条在建筑转角处过渡为优美的弧线,通过线条的悬挑与扭转创造出简洁流畅的建筑美学,同时形成建筑的主要使用功能部分。这些流动的线条灵感来源于该品牌价值的体现——活力与轻盈(Vitality and Lightness)。



班加罗尔透析中心
印度班加罗尔的建筑工作室Cadence设计的透析中心“KYMF”,建筑毗邻一座古老的印度寺庙。雕塑般的造型和飘渺的风格,塑造出一个现代的、优雅的存在。外壳之间的裂缝让自然光线照进内部空间,营造出和外面寺庙一样神圣的感觉。




密尔沃基美术馆
卡拉特拉瓦的作品和一般建筑不一样——会动。建筑几乎通体洁白,他以最简单、最朴实的结构功能,造就了极其雅致而壮丽的美。




科技创新大厦


卡拉特拉瓦设计的作品,排列有序的向外伸展的拱形结构骨架是该大楼的设计的特点之处。建筑仿佛骨胳一般,单体的排列组合,大型的体量,给人一种强烈的视觉冲击。




世贸中心交通枢纽
卡拉特拉瓦设计的作品,以翱翔的飞鸟为基本造型,连接纽约市11条地铁线路以及纽约至新泽西铁路,集换乘车站、购物中心和人行通道等多项功能为一体。整座建筑结构,从外观上看去,就像一只洁白的和平鸽,张开双翅,正欲展翅飞翔。



丹麦冰山住宅
CEBRA + JDS + SeARCH + Louis Paillard建筑事务所设计的冰山住宅。打破了总体规划中紧密排列的建筑体块,采用L型的布局,中间的街道空间朝向水域开放。为了获得最佳的日照条件和观赏海湾景观的最佳视野,建筑体量被锯齿状的线条切开。



温哥华公寓楼Duke
Acton Ostry Architects设计的14层混用的租赁建筑项目。

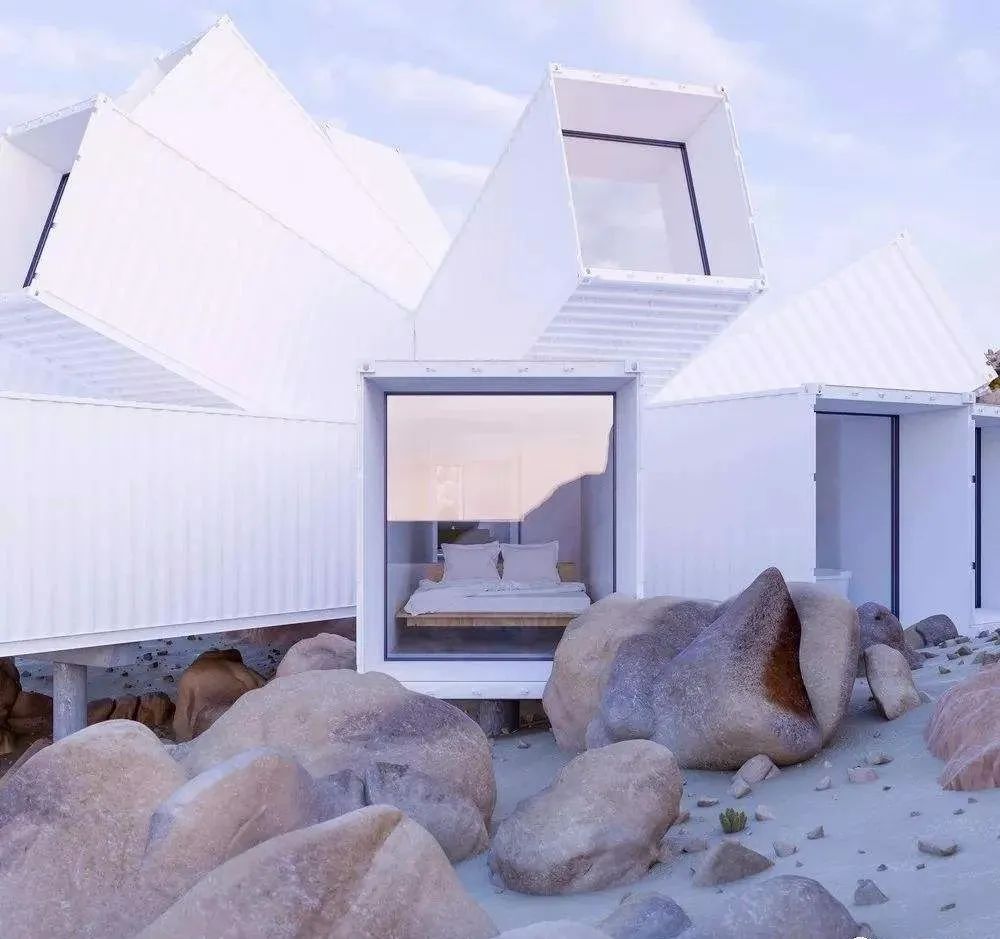

加利福尼亚惠特克工作室
在占地90英亩的地块上,由伦敦的白人工作室所展现的约书亚树村居住地,坐落在广阔的加利福尼亚山腰之上。这个200平方米的住宅聚集了几个运输集装箱,形成了星爆状的外骨骼。白色的色调贯穿到底。

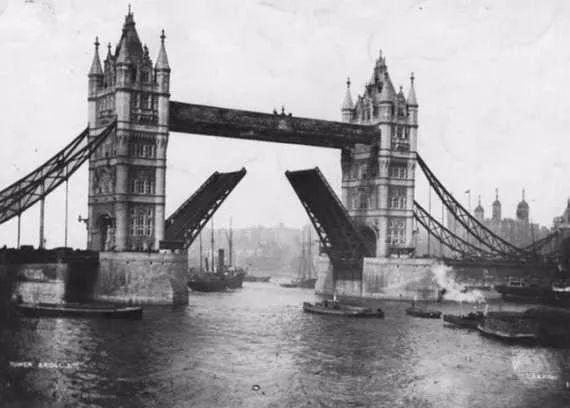

英国伦敦以前有座菲里埃大桥,桥身曾经是黑色的,常有人跳桥投水自杀。


后来医学专家普利森博士进言伦敦市政府,伦敦市政府便将桥身刷成蓝色,当年跳楼自杀的人数顿减了56.4%。





自20世纪初以来,桥一直是桥梁工程师的专属。
卡拉特拉瓦
却让全世界的建筑师们忽然发现了新的设计课题。


是世界上最著名的创新建筑师之一,也是备受争议的建筑师。


圣地亚哥·卡拉特拉瓦1951年生于西班牙巴伦西亚市,先后在巴伦西亚建筑学院和瑞士联邦工业学院就读,并在苏黎世成立了自己的建筑师事务所。


卡拉特拉瓦的重要贡献在于他所提出的当代设计思维与实践的模式。


他的作品让我们的思维变得更开阔、更深刻,让我们更多地理解我们的世界。


他的作品在解决工程问题的同时也塑造了形态特征,这就是:自由曲线的流动、组织构成的形式及结构自身的逻辑。而运动贯穿了这样的结构形态,它不仅体现在整个结构构成上,也潜移默化于每个细节中。



塞维利亚阿拉米罗桥

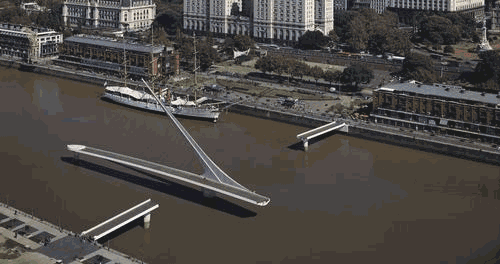

女人桥
之所以命名为女人桥是因为其造型优美,从远处看,桥身小巧玲珑,通体白色,很像一个穿着白色长裙的窈窕淑女,又酷似跳着探戈的女人脚上的高跟鞋。



西溪艺术集合村
在这组艺术家的住宅群中,关键的设计概念是建筑可见和表面的区域。这一系列的白色建筑与周围大地色调的景观形成清晰明显的对照,确保从远处就能看到这些建筑。建筑中所使用的每种材料几乎都选用了纯净的颜色,就好像画家在开始作画之前空白的画布。




杭州富阳东梓关回迁农居
GAD设计的网红村落。继承了江南民居的粉墙黛瓦,又从农民真实需求出发,回归生活本源,寻找一种介乎于传统民居和城市化居住模式之间的状态。立面上没有拘泥于传统地域民居的造型符号,而是对其提取解析并加以抽象,外实内虚的界面处理塑造传统江南民居的神韵和意境。



虹越园艺社区
设计工作在面对农民自建房拆改的问题上,不将其完全掩饰,并用积极的态度与手段来面对这一系列建筑,使得原本色彩与风格杂乱的建筑群能够和谐的参与到周边环境之中,在给予人们丰富的生活空间同时,也能成为与自然共生的群体。




06
白能否“遮丑”?


中国有句老话叫“一白遮百丑”,但不知道是否适用于建筑界。一个“丑陋”的建筑使用白色立面,是不是会看上去“美一点”呢?



奥地利高中学校
这个外墙酷似一张褶皱的白纸的建筑由来自斯图加特的建筑师 Willy Graf 规划设计。


这栋建筑最有辨识度的地方就是这面墙的设计了,它是由坚硬3D混凝土结构铸成,但是让人看上去就好像是一张随意揉捏过的白纸被立在地面之上,柔软与坚硬相冲突的视觉与感官的分裂感,让这里多了一份异样的体验。



法国蒙彼利埃的L ‘Abre Blanc住宅楼
这座像树一样的住宅楼由藤本壮介、Nicolas Laisne、Manal Rachdi和Dmitri Roussel设计。由于其极其“怪异”的不规则白色树状结构,人们给了它“白树”的名称。

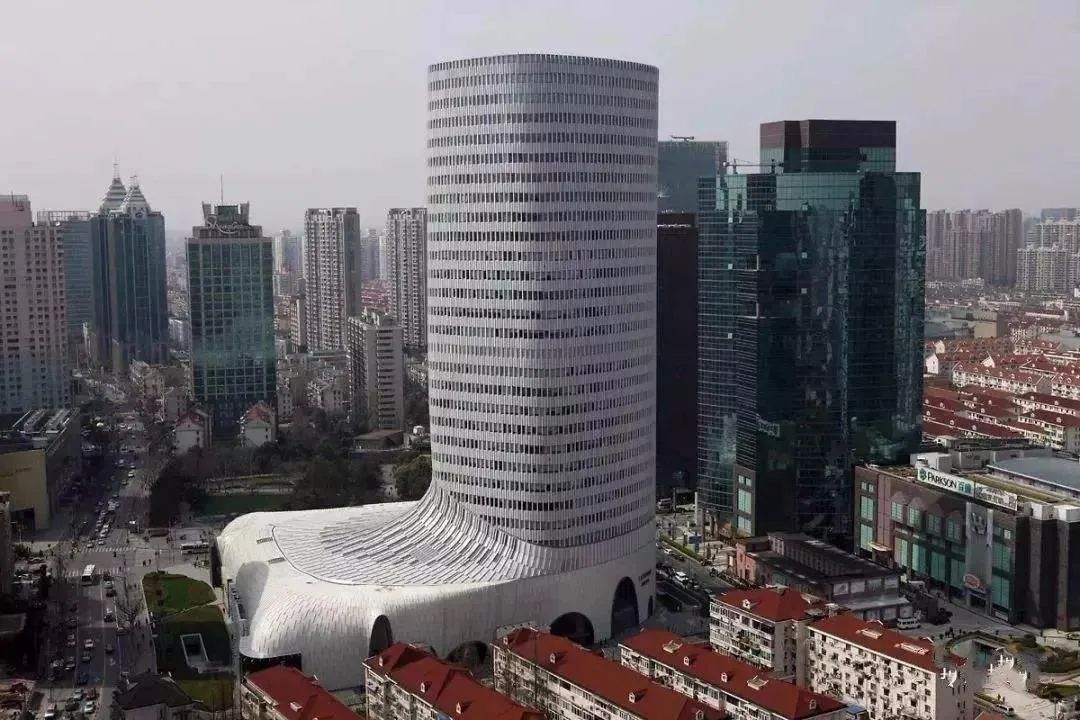

上海LV大厦

由日本著名建筑大师青木淳设计,就像个靴子一样,所以又名“靴子楼”。入选过10大最丑的建筑之一。官方声称:外立面设计将建筑物流线外形从上而下,宛如一位身穿白色礼服的优雅贵妇。









以白遮丑


然而,
并没有什么用!


– End –


内容来源网络,仅做学习分享,侵权告知即删。

[分享]建筑结构丨什么是采光井?

和记报导:
标签:
建筑结构
采光井









追逐光明是自然界生物的天性

人类居住环境的发展史

也是对光追求的历程演变
纵观人类居住空间的发展
从有文明活动迹象的三万多年前
到21世纪的现代
人类把自己的居所从简陋的洞窟
发展为有水有电有wifi的舒适美宅
每一步都离不开对采光的需求




图片来源@美国《大西洋月刊》界建筑简史动画




而随着社会的发展

城市的人口密度越来越大
我们居住的环境变得寸土寸金
甚至地下空间、各个角落都不能浪费

为了合理的利用每一平居住空间

让建筑更好的采光和通风
现代的采光井便应运而生



本篇文章分为四部分介绍采光井:
1 采光井的发展

2 采光井的应用方式

        ——直接采光
        ——间接采光

3 采光井的应用

        ——采光中庭

        ——天窗采光

        ——侧窗采光
        ——底层架空采光
        ——下沉庭院采光
4 采光井在景观中的创意应用



正文开始~



01.






采光井的发展


最原始的居住环境采光
可以追溯到上古时期
人类从穴居走向平原,开始构木为巢
过起半穴居式生活
为了生火做饭排烟
就有了最初的采光窗户
人们把这个工具取名叫“坫”(diàn)




图片来源@网络


到了封建社会
木构架的建筑成为我国古代建筑的主流
人们对居住环境讲求功能性的同时兼具审美功能
就采光技术而言

中国古代优秀的设计思想
仅仅依靠建筑本身的构造和布局
就能达到很好的采光效果




中国古建筑凹曲屋面坡度大致相同,一般斜度都为26度~30度,这个角度非常接近太阳黄道与地球赤道所形成的23度27分夹角,这也是古建筑屋顶象征天的文化内涵。中国曲线形屋顶的设计除了形象美观,还担任采光的作用。曲线形屋面,檐口上翘,遮蔽阳光少,窗口进光量大。


 天井式建筑是南方地区最为普遍的传统建筑形式
是建筑组群内部采光系统的构成主体
是南方传统民居建筑中排水、通风的组织核心所在
也是我国南方传统建筑形象的重要构成元素

古徽州的天井被称作“明堂”

又有了“四水归明堂”之说

安徽歙县呈坎村


天井采光可分为直接采光和间接采光


直接采光指采光窗户直接向外开设;间接采光指采光窗户朝向封闭式走廊、直接采光的厅、厨房等开设。


自近代以来
传统天井式建筑逐渐消亡
以明瓦覆盖的天窗、采光(井)、采光庭等采光方式
逐步取代了传统天井的采光方式


现代社会经济迅速发展

高楼大厦如雨后春笋般步入人们的眼帘
高密集的建筑加上可利用的空间的限制
越来越多的地下空间出现在大型城市中
比如停车场、商城、地铁站、地下通道以及地下室等
为了解决建筑的通风和采光问题

各式各样的创意采光井应运而生




Doluca酿酒厂,土耳其 / SANALarc



发展至今
采光井现已不单单作为一个功能性构建

服务于地下空间的通风采光功能了
它在现代技术条件的支持下
以及各种创意设计中
已经逐渐成为一个景观亮点~





02.


采光井的常见应用方式


该部分来源公众号和美风景旅研,和美文旅集团



『直接采光』


刚开始出现的地下建筑采光井
其采光方式主要为直接采光
直接式采光通常是在建筑大厅或中庭的顶棚处
设置与地面直接连通的天窗

直接式采光所营造的空间氛围
在地下建筑中也是最接近自然的
对于层数少、平面体量相对较大的地下建筑
需要一个开敞空间来改善地下建筑方位感的建筑
再合适不过



著名的法国卢浮宫玻璃金字塔




卢浮宫玻璃金字塔采用金字塔形式,将透明玻璃金字塔和周围三个小玻璃金字塔作为地下建筑的采光天窗。即使在1h内有15000名参观者进入自然采光的大厅与回廊中,也可以尽情享受地下宫殿的迷人艺术,毫无不适感。该设计近乎完美地运用了自然光,地下建筑的自然采光难题被创造性地解决了。








『间接采光』


由于建筑形式的复杂性与多样化
间接式采光也被发明和大量运用
它利用一些辅助设备将自然光输送到地下建筑中
常在深一些的地下建筑中采用



① 镜面反射采光

这是利用平面镜、曲面镜和透镜等,将自然光通过一次或多次发射到地下建筑中,地下建筑采光的问题从而得到解决。


太阳光反光板工作原理




美国明尼苏达州立大学的土木采矿工程大楼


这栋建筑95%的部分处于地面以下,设计师采用潜望镜的原理,将阳光引入其中,从而把自然光传送到地下33.5m处。



②光导纤维采光
这是利用光纤维传到地下建筑的一种采光方式。它充分利用光的全反射原理,光线几乎全部在纤芯里传播,基本上没有任何损耗。




光导纤维采光示意图



清华大学的超低耗楼就使用了一种被称为“向日葵”的光纤维采光技术,在对地下室进行采光时,取得了良好的效果。光导纤维虽然价格较高,但由于其采光效率高,占用空间小,而且能灵活弯曲。因此,在一些光环境要求较高的地下建筑中被广泛采用。




03.


采光井在现在建筑中的应用

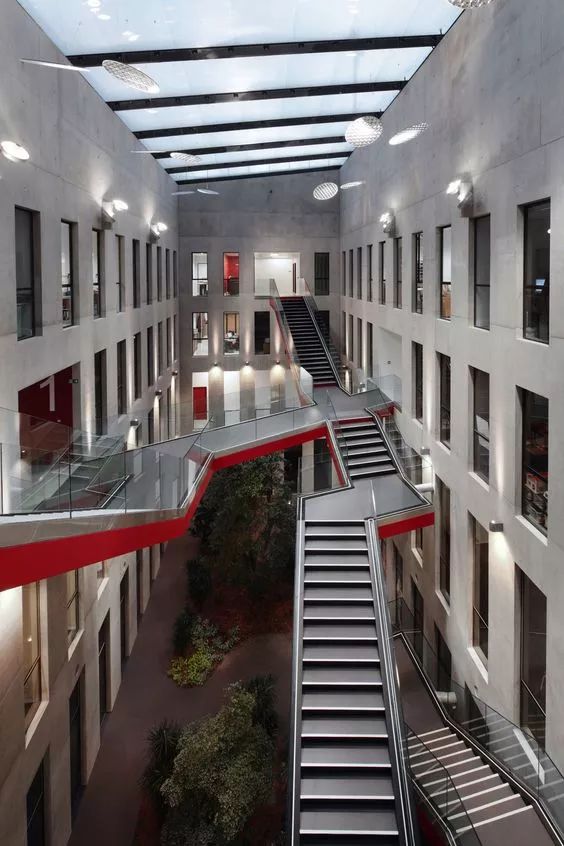

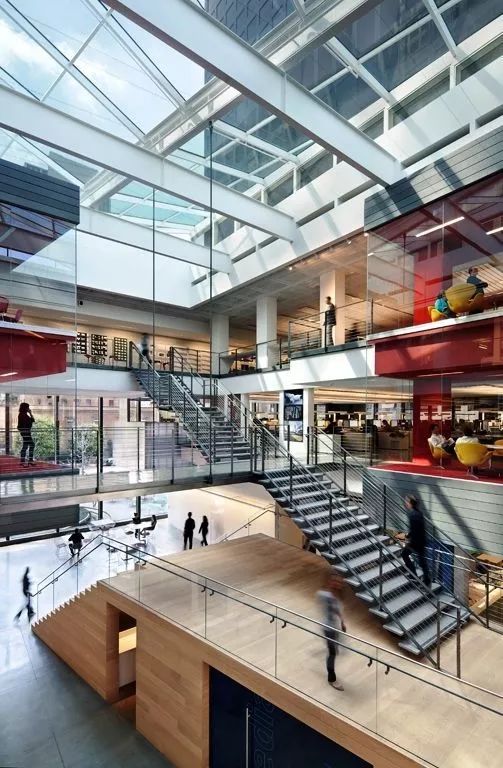

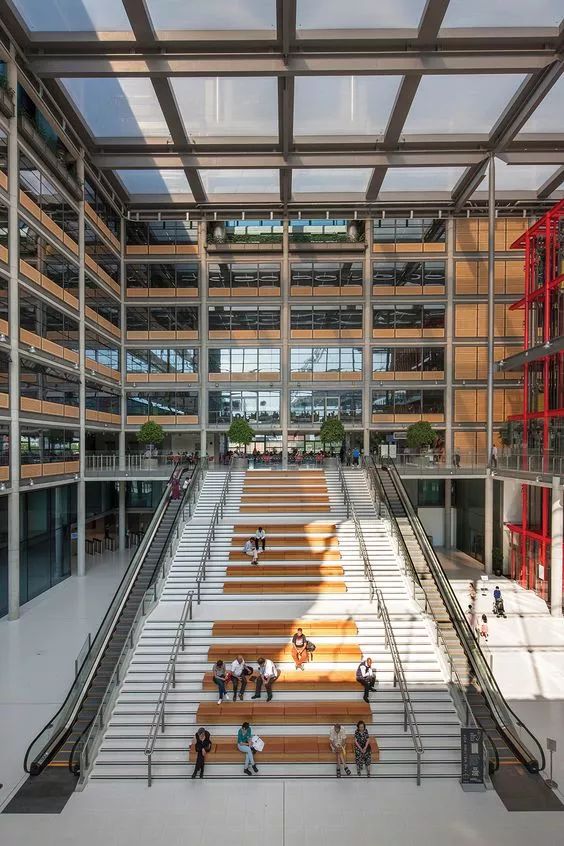

『采光中庭』


现在公共空间的进深都越来越大
一个优秀的中庭采光井设计
不仅可以让建筑内部空间
得到更多的自然光线
同时也可以增添别样的景致













兰加拉学院科技楼 / Teeple Architects




Fronton Bizkaia体育场/ RUIZ PARDO – NEBREDA





林德纳商学院/ Henning Larsen





北京君谊中学国际部 / 意度建筑

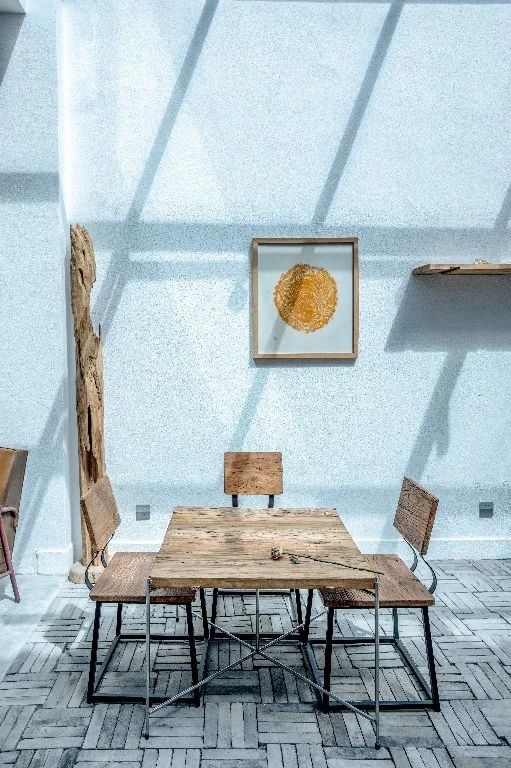

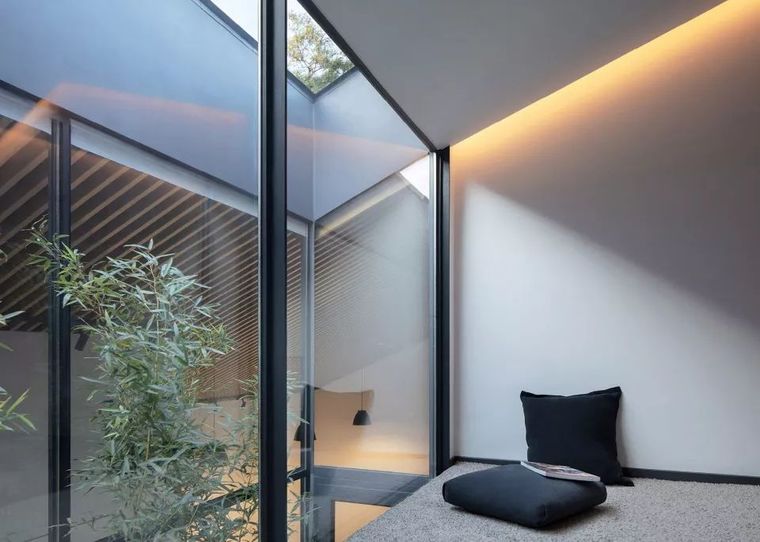

『天窗采光』


进深大的住宅采取侧窗采光方式
不能满足房间深处的采光要求
宜在屋顶开设天窗采光
由于天窗安装位置和数量不受墙面限制
因此能在工作面上形成较高而均匀的照度
并且不易形成直接眩光






煤院新生,北京 / 临界工作室




白塔寺胡同美术馆天窗/DNA设计与体系结构





杭州开元森泊度假乐园——一览居

中国美术学院风景建筑设计研究总院






房屋的采光间距为相连房屋中较低房屋高度的0.8-1.2倍。比如你的房屋高度为15米,相邻房屋高度为10米,那么房屋的采光间距应为8-12米。相临房屋的采光间距一般应以相临房屋较低的房屋一方高度的0.8至1.2计算。如你的房屋高度为10米,而相临的房屋为15米,则基本间距应在8至12米;如相临房屋为8米,则基本间距应在6.4至9.6米之间。



『侧窗采光』


在住宅建筑外墙开设窗户进行采光

让室外光线映射在室内空间中

室内视野变得更为开阔






侧窗按所处位置分为单侧窗、双侧窗和高侧窗。单侧窗构造简单,造价低廉,使用维护方便,光线具有很强的方向性,有利于显现立体造型,易与室外联系等优点,因此使用广泛。缺点是光线分布不均匀,近窗处亮,远窗处暗,使房间进深受到限制,采光的有效进深一般不超过窗高的两倍。另外,单侧窗的位置较低,易形成直接眩光。采用双侧窗、高侧窗采光,室内照度的均匀度比单侧窗好。在窗洞上装乳白玻璃、折光玻璃或反光板,使光线折向天棚,可以增加室内深处的照度。


『底层架空采光』




目前许多住宅是剪力墙结构,剪力墙不可移动
垂直落到地下车库内
住宅垂直投影下能够设计的停车场数量有限
住宅底层入口一般架空部分空间
设置休息座椅等娱乐设施,用以提高住宅品质
因此可以利用这部分架空空间的局部设置采光口
把天然光引入地下层
这种采光口有效利用建筑形式
利用改善地下车库的采光和通风









『下沉庭院采光』


下沉式庭院可以理解为采光井的更高设计
使地下一层借助外庭院的采光,相当于地上一层
它的魅力正是通过庭院与地面的坡度产生的
巧妙运用高低错落的手法分隔空间,含而不露
形成视觉上的凹凸感
在心理上也给人一种亲切的包围感和安全感
给空间带来更丰富的视觉感











04.

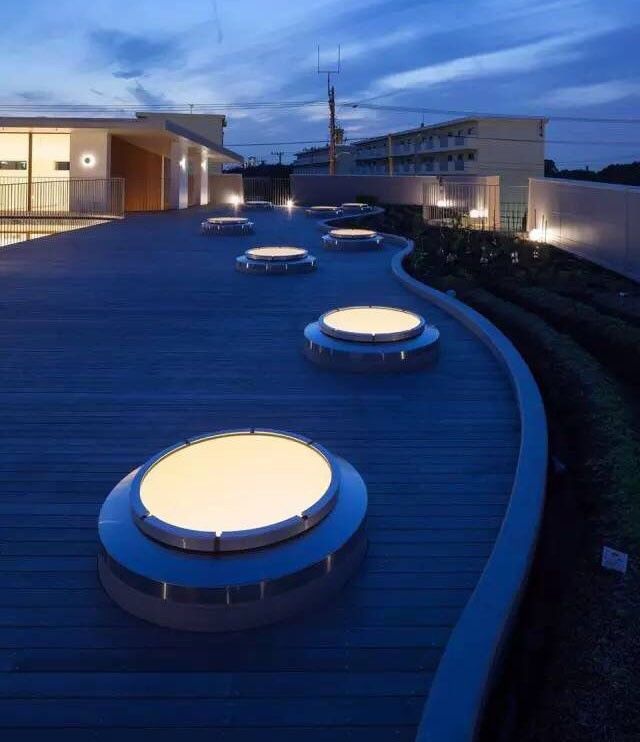

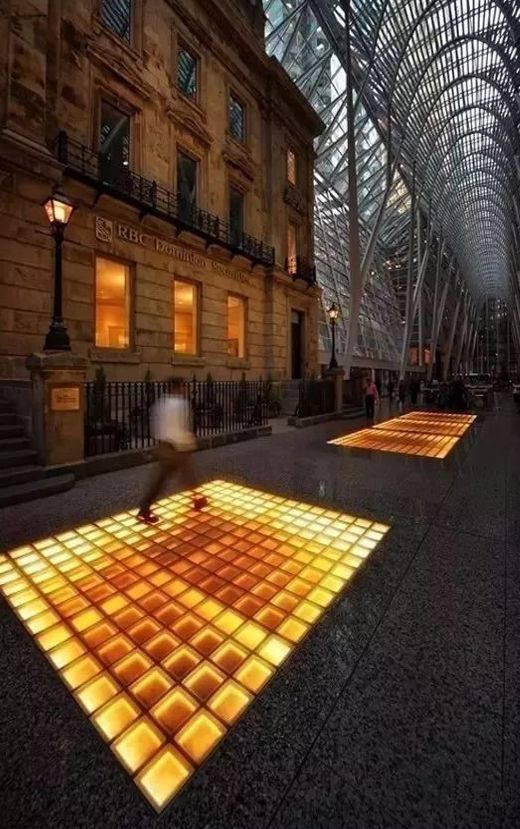

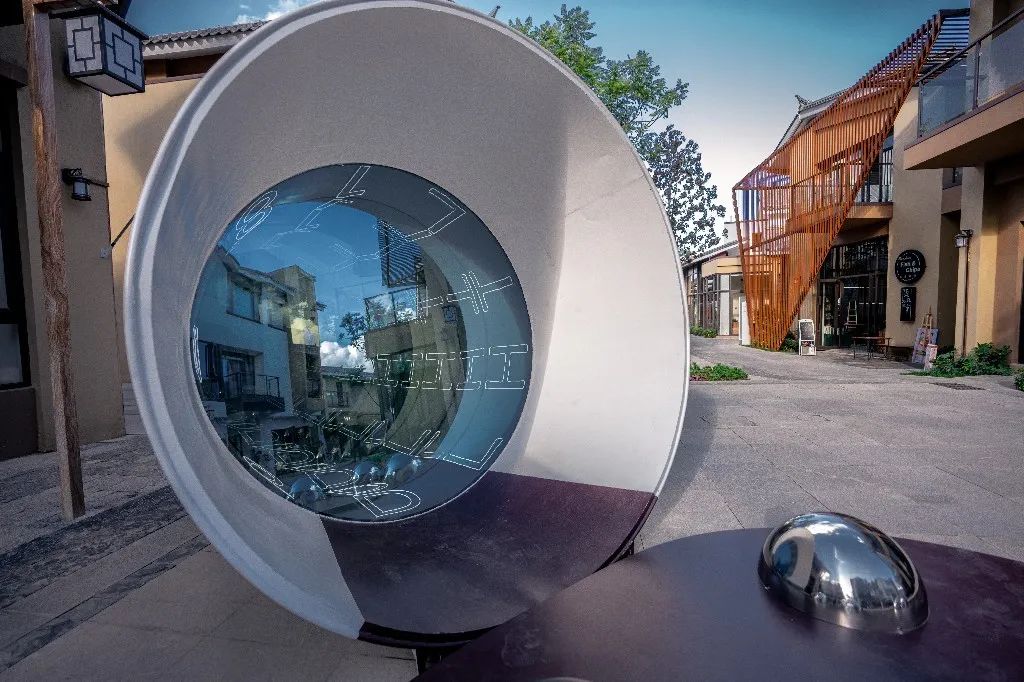

景观中的创意采光井

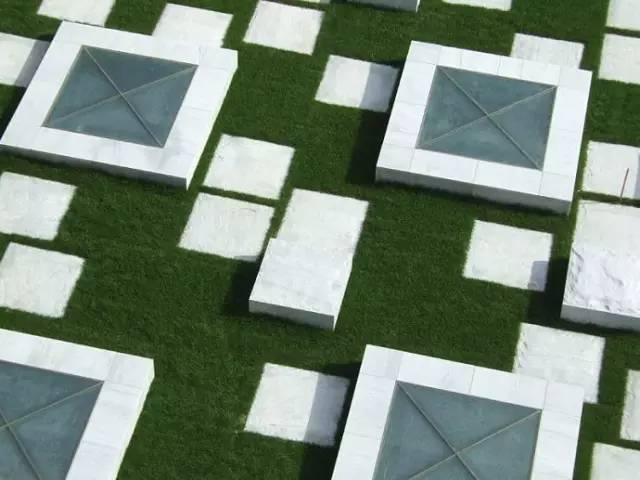

微妙的地形上一个个白色小方块铺装和采光井浑然天成,形成极富现代感的一道风景。

↓↓↓











该项目采用了重复构图形式的三维空间概念:建筑的首层和地下层之间是一个半月形花坛,与半月形图案相交的,是一个圆形的水池,水池大部分位于广场上,一部分悬在地下采光窗上,成为建筑地下层透明的屋檐。↓↓↓







采光井技术发展是一个漫长的发展过程
不管是传统民宅的天井采光
还是近现代建筑中的采光井技术
其目的都是为了使我们的居住环境
更加充分合理的利用自然光
关于采光井你有什么想说的
欢迎下方留言~



参考资料:
《采光井技术的发展及应用》公众号和美风景旅研,和美文旅集团


《信江流域近代商业建筑中的天井和采光庭》姬琳,杨茂川,江南大学,江苏无锡214122;

《当阳光照进屋檐——中国古建筑如何采光》,公众号山西省古建筑集团

《建筑采光设计告别”小黑屋”》公众号幕墙易

向以上作者致谢!





内容来源网络,仅做学习分享,侵权告知即删。

和记娱乐|首页 首页--和记娱乐官方网站 和记娱乐 和记|平台官网 和记娱乐-首页
